薄型断熱ガラス（真空ガラス）クリアFitのオーダーについて

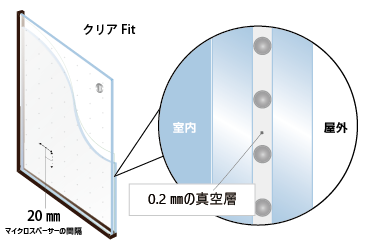

フロートガラスの間に、0.2ミリ厚の真空層を持たせた真空ガラスで、熱伝導率が低く断熱効果や遮熱効果が高いガラスです。
真空の層は気温差から発生する結露を防止してくれる効果もあります。
真空層により遮音性能にも優れています。
真空層の厚みはわずか0.2ミリのため、既存の単板ガラスとの交換も簡単にできます。

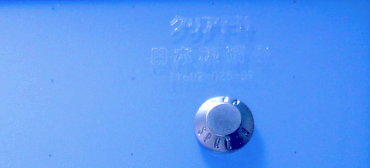

クリアFitは室内側ガラス右上部分に保護キャップと製品名の打刻が入ります。
薄型断熱ガラス(真空ガラス)スペーシア詳細
【断熱性能】
【断熱性能】

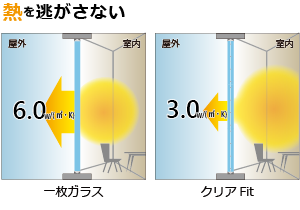

クリアFitの断熱性能は一般複層ガラスの約1.3倍、1枚ガラスの2倍以上の断熱性能があります。
室内側のガラスが外気温の影響をあまり受けないため、暖房効果がUPし部屋の暖かさを保ちます。
【結露防止】
【結露防止】

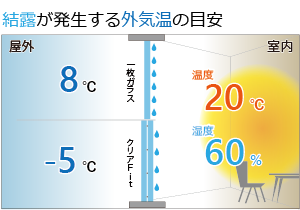

外気温 -５℃ まで結露をおさえます。
室温20℃、湿度60％の部屋の場合、1枚のガラスでは外気温が8℃で結露が発生するのに対し、クリアFitなら外気温が－５℃になるまで結露を抑えます。
【取替簡単】
【取替簡単】

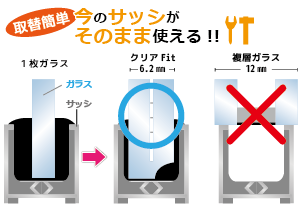

クリアFitは真空層が0.2ミリ厚なので、一般的な1枚ガラス用のサッシにも使うことができます。
また、専用のグレチャンを使用することで交換作業も簡単でスピーディーにできます。

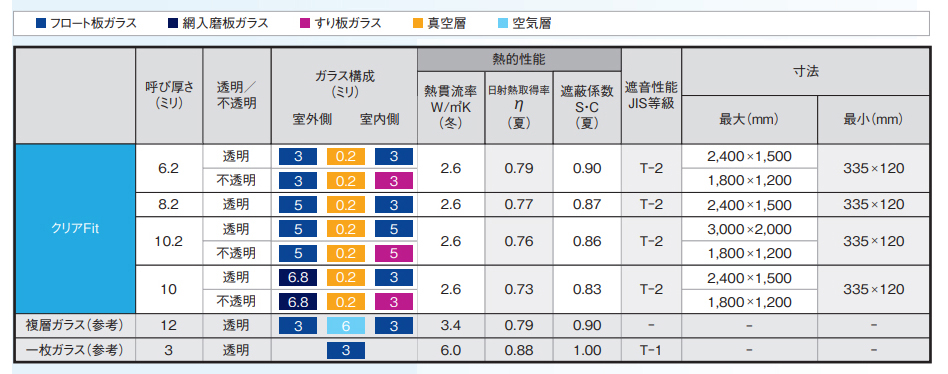

【ガラス構成及び性能表】
【ガラス構成及び性能表】
クリアFitは厚み3mm、5mmのフロートガラス及び透明の菱ワイヤ―ガラスで構成し、厚み3mm、5mmのすりガラスを使用した不透明のタイプもあります。
真空層は全て0.2mmです。
Low-Eガラスを使うことでより断熱性を高めた高断熱タイプの真空ガラスについては「スペーシア」を参照ください。
【ガラス寸法の決定について】
【ガラス寸法の決定について】
クリアFitのガラス寸法はサッシの内側＋11mm~14mmとなりますが、サッシの溝幅及び厚みによって割り出す寸法が違います。
| 施工方法 専用グレチャンorシール施工 |
対応するガラス厚 | サッシ内寸から 寸法を割り出す |
|
|---|---|---|---|
| クリアFit | 住宅 9mm 溝幅用 | 6.2mm | 内寸法 + 11mm |
| ビル 11~15mm 溝幅用 | 6.2mm | 内寸法 + 11mm | |
| ビル 13~15mm 溝幅用 | 8.2mm、10mm | 内寸法 + 14mm | |
| 住宅 20mm 溝幅用 | 6.2mm、8.2 mm、10.2mm | ※サッシにより違います 別途PDFをご参照ください | |
| 住宅 22mm 溝幅用 | |||
| 住宅 26mm 溝幅用 | |||
| シール施工 | 6.2mm、8.2 mm、10mm、10.2mm | 内寸法 + 12mm |
真空ガラスの注意事項及び施工マニュアル
注意事項及び施工マニュアル
クリアFitには通常のガラスとは別に特別な取り扱い及び施工上の注意点があります。
取り扱いや施工の際には「真空ガラス 施工マニュアル」を必ずご一読下さい。
