油はね対策に！オイルガード（キッチンガード）取り付け事例集
キッチンの油はねガードである「オイルガード」。
ご自宅のキッチンにピッタリなサイズのものが欲しい方は、オーダーサイズで注文することができます。
ご自身で取り付けされたお客様も複数いらっしゃいます。
定番の強化ガラスを使用したものから、グラデーションのフロスト加工のものまで勢揃い。ぜひ参考にしてくださいね！
オイルガードの種類について
上は垂れ壁やレンジフードに固定、下はカウンターなどに固定します。
- 上下取り付け
上下に金具を使用したタイプ - コ型取り付け
上下と壁側に金具を使用したタイプ - 四方取り付け（開放）
上下左右に金具を使用したタイプ - 四方取り付け（壁面）
上下左右に金具を取り付け、一方を壁側に取り付けたタイプ
キッチンの形状や油はねをガードしたい部分によって、取り付け方法をお選びいただけます。
関連記事：キッチンや焼き場の仕切りガラスを選ぶ方法
続いて、当社で購入されたオイルガードの取り付け事例を紹介します。

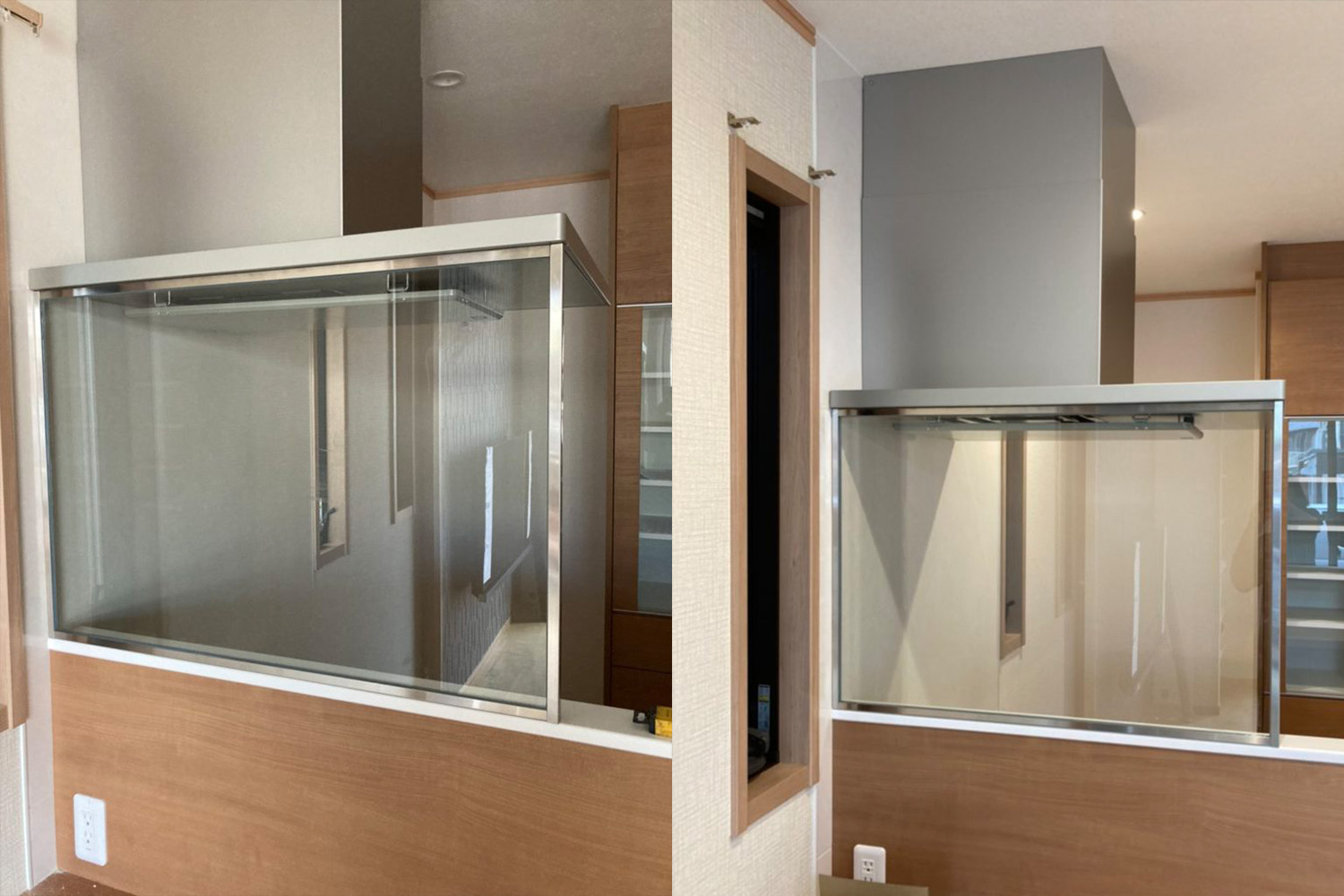

四方取り付けの一部壁面オイルガード（静岡県沼津市N様）
ご購入いただいた商品
| ガラス種類 | TP8:強化フロートガラス／8mm |
|---|---|
| ガラスサイズ | 幅887mm × 高さ612mm |
| 切断面処理 | 手切れ防止処理加工 |
| 枚数 | 1枚 |
| 金具 | H04157:コの字チャンネル(厚み8mm用) |
|---|---|
| サイズ・数量 | 863mm×2本、619mm×2本 |
お客様コメント
お世話になります。
オイルガードも納期通りに無事到着し、本日は設置を行いました。
私は、直接手を出せなかったのですが、親戚の内装屋さんにお願いしました。
綺麗にできたと思います。 写真を添付しますので、ご覧になってください。
両面テープ止め+ネジ止めで３方向を固定しています。
内装屋さん、曰く、コの字チャンネルの角の部分を固定する部品があれば、完ぺきだったと言っていました。
今回は、色々ありがとうございました。
オイルガード、納得のいく仕上がりになりました。
関連記事：キッチンの四方枠に金具を使用しオイルガードを取り付けられたお客様（静岡県沼津市N様）

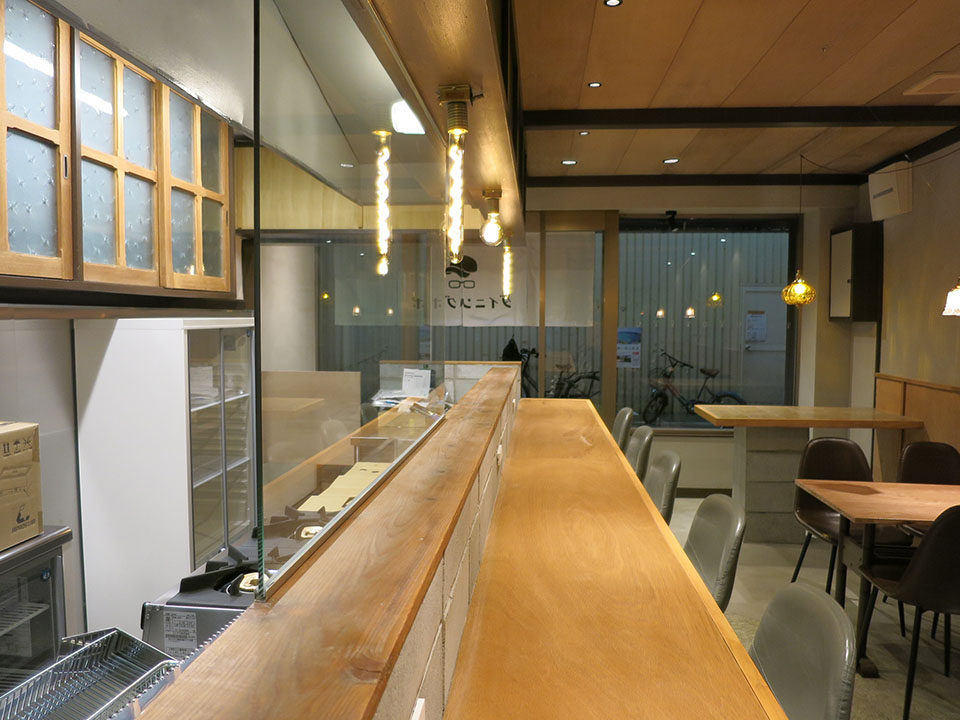

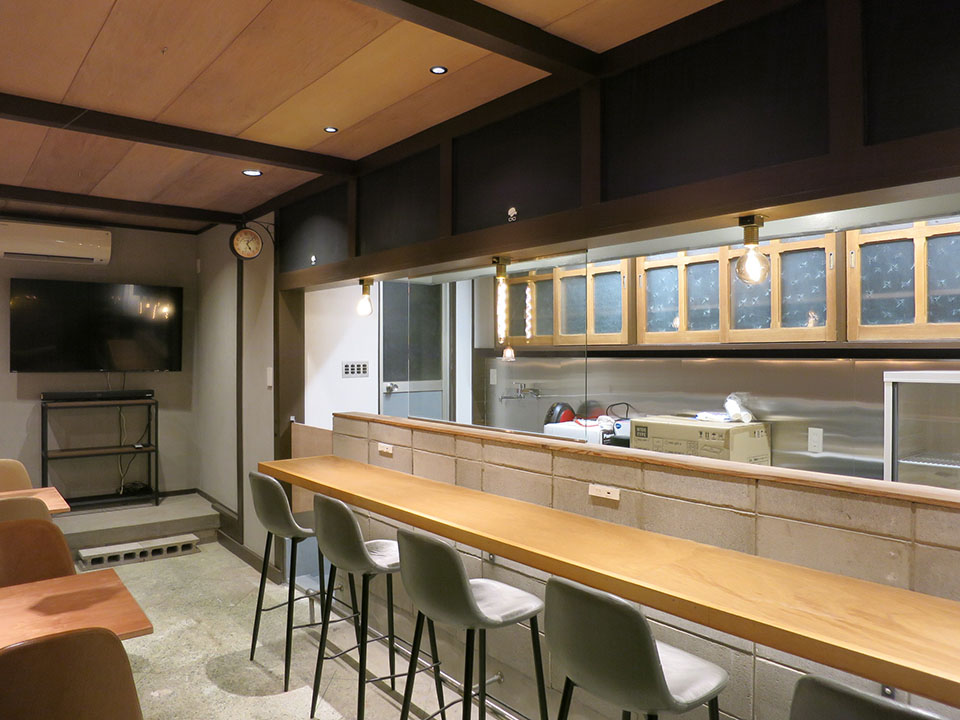

お店上下取り付けオイルガードを設置（大阪府大阪市生野区ダイニングポポ様）
ご購入いただいた商品
| ガラス種類 | TP6:強化フロートガラス／6mm |
|---|---|
| ガラスサイズ | 幅1200mm × 高さ716mm |
| 切断面処理 | Ｈ二方 糸面磨き |
| 枚数 | 1枚 |
| 金具 | H05032:コの字チャンネル(厚み6mm用) |
|---|---|
| サイズ・数量 | 1202mm×2本 |
お客様コメント
先日はお世話になりました。ホームページの詳しい説明を読んで、おかげさまで無事設置できました。ありがとうございます。
施工写真をお送りいたします。機会がありましたら、ご利用頂ければ幸いです。
関連記事：2022年4月にオープン予定のお店にオイルガードを設置されたお客様（大阪府大阪市生野区ダイニングポポ様）

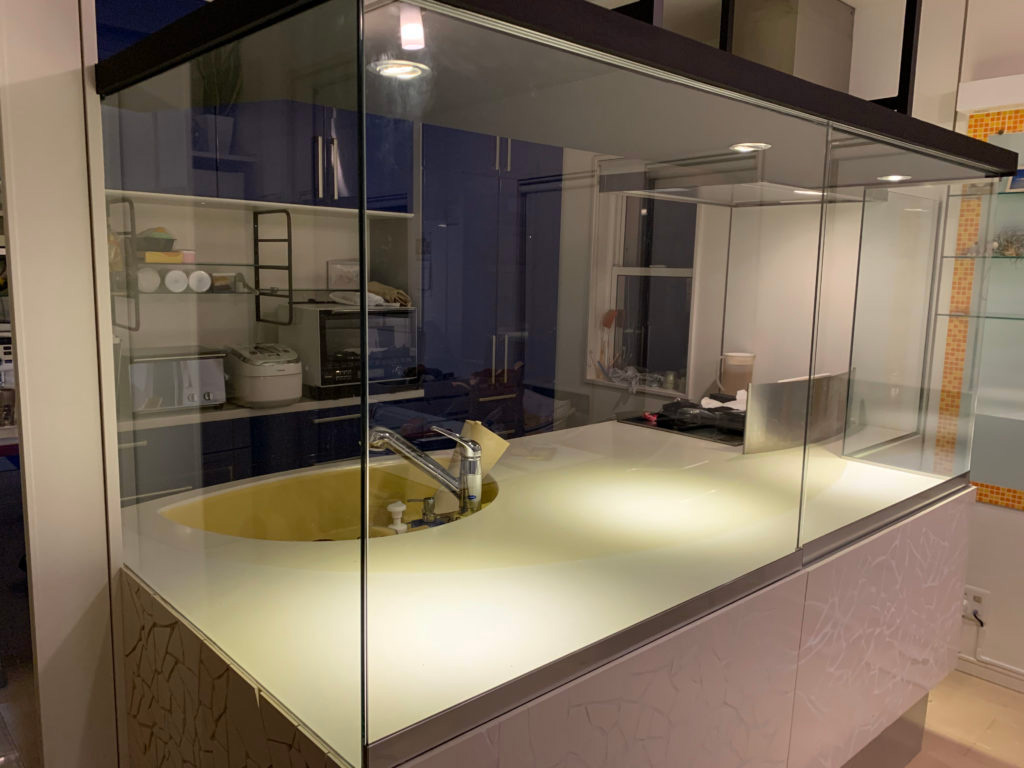

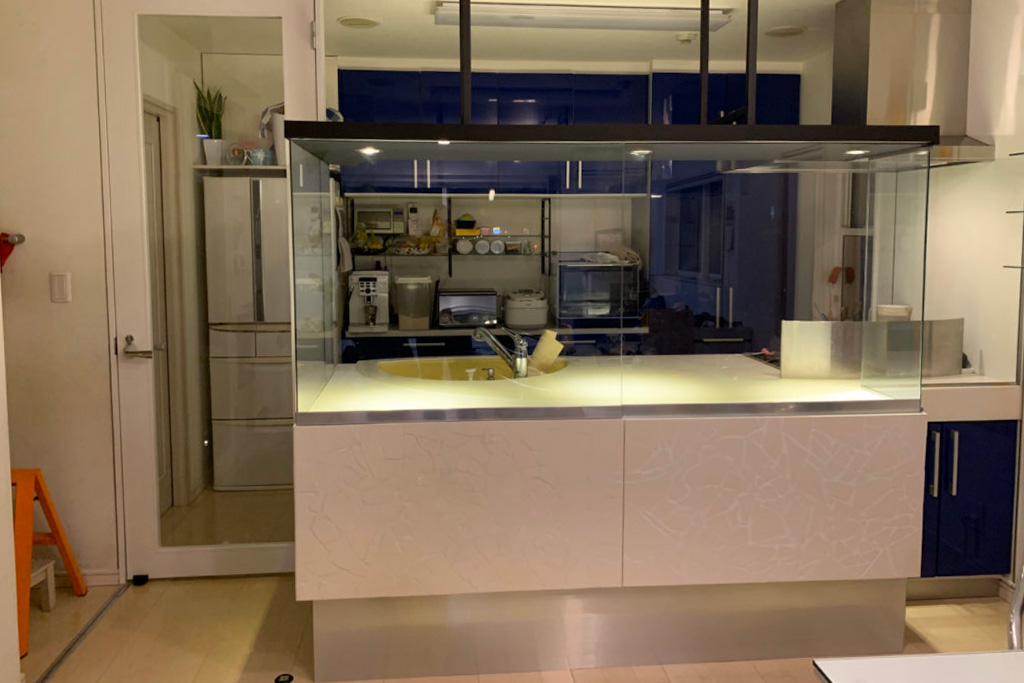

コの字に取り付けたオイルガード（東京都小平市M社）
ご購入いただいた商品
| ガラス種類 | TP6:強化フロートガラス／6mm |
|---|---|
| ガラスサイズ | 幅898mm × 高さ872mm 幅368mm × 高さ846mm 幅608mm × 高さ846mm |
| 切断面処理 | Ｈ二方 糸面磨き |
| 枚数 | 各1枚 |
| 金具 | H05032:コの字チャンネル(厚み6mm用) |
|---|---|
| サイズ・数量 | 370mm×2本、610mm×2本、830mm×1本 |
お客様コメント
施工完了しました。有難う御座いました。
関連記事：キッチンのオイルガードをコの字型に取り付けられたお客様（東京都小平市M社）

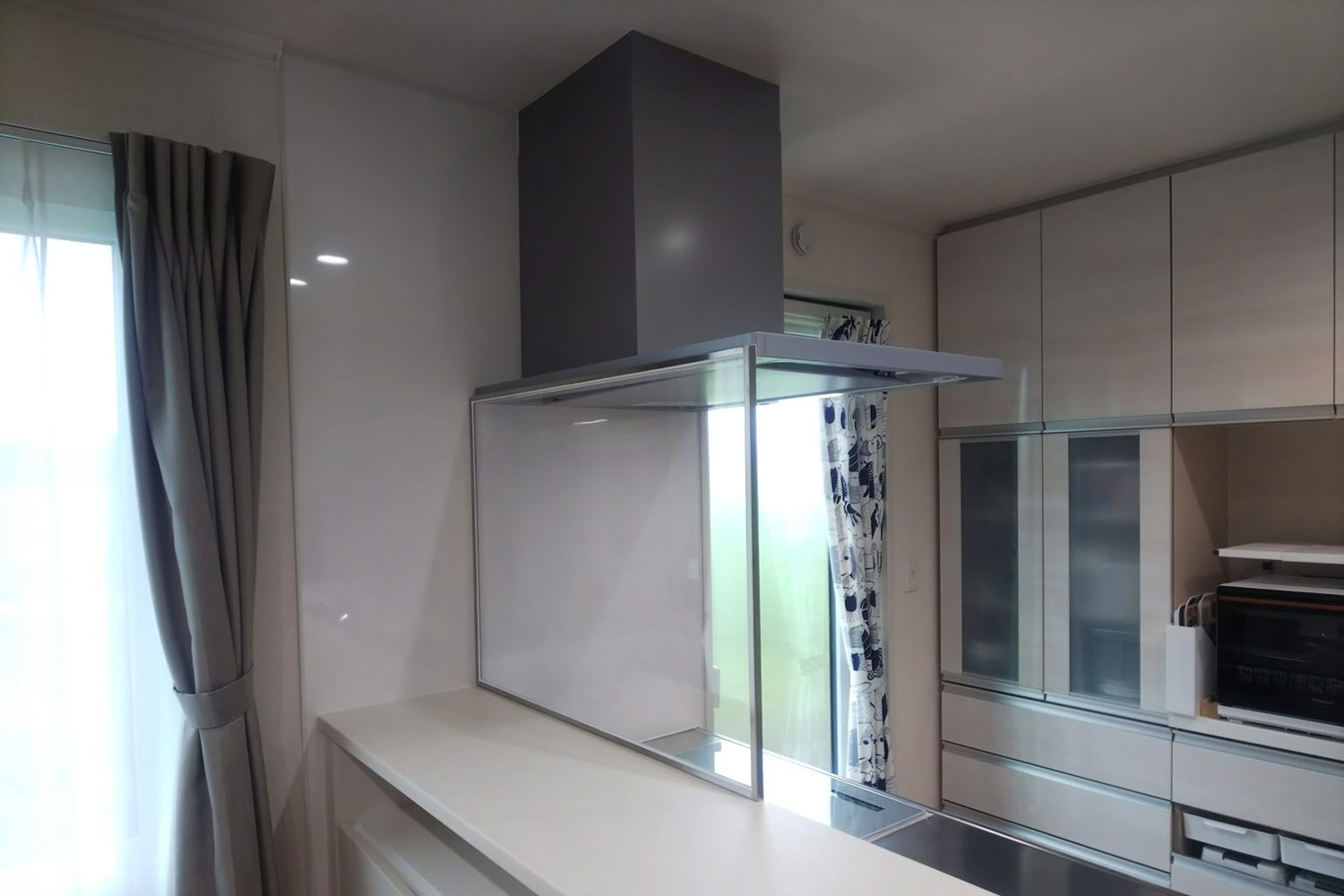

四方取り付けの一部壁面オイルガード（宮城県K様）
ご購入いただいた商品
| ガラス種類 | HKTP8:強化高透過ガラス／8mm |
|---|---|
| ガラスサイズ | 幅828mm × 高さ637mm |
| 切断面処理 | 手切れ防止処理加工 |
| 枚数 | 1枚 |
| 金具 | H05390:コの字チャンネル(厚み8mm用) |
|---|---|
| サイズ・数量 | 876mm×2本、645mm×2本 |
お客様コメント
お世話様です。
ホームページの説明や動画を見ながらオイルガードを無事に設置することが出来ました。
設置して良かったと、妻と満足しております。
ありがとうございました。
関連記事：上下左右でコの字チャンネルを使用してキッチンのオイルガードを取り付けられたお客様（宮城県K様）

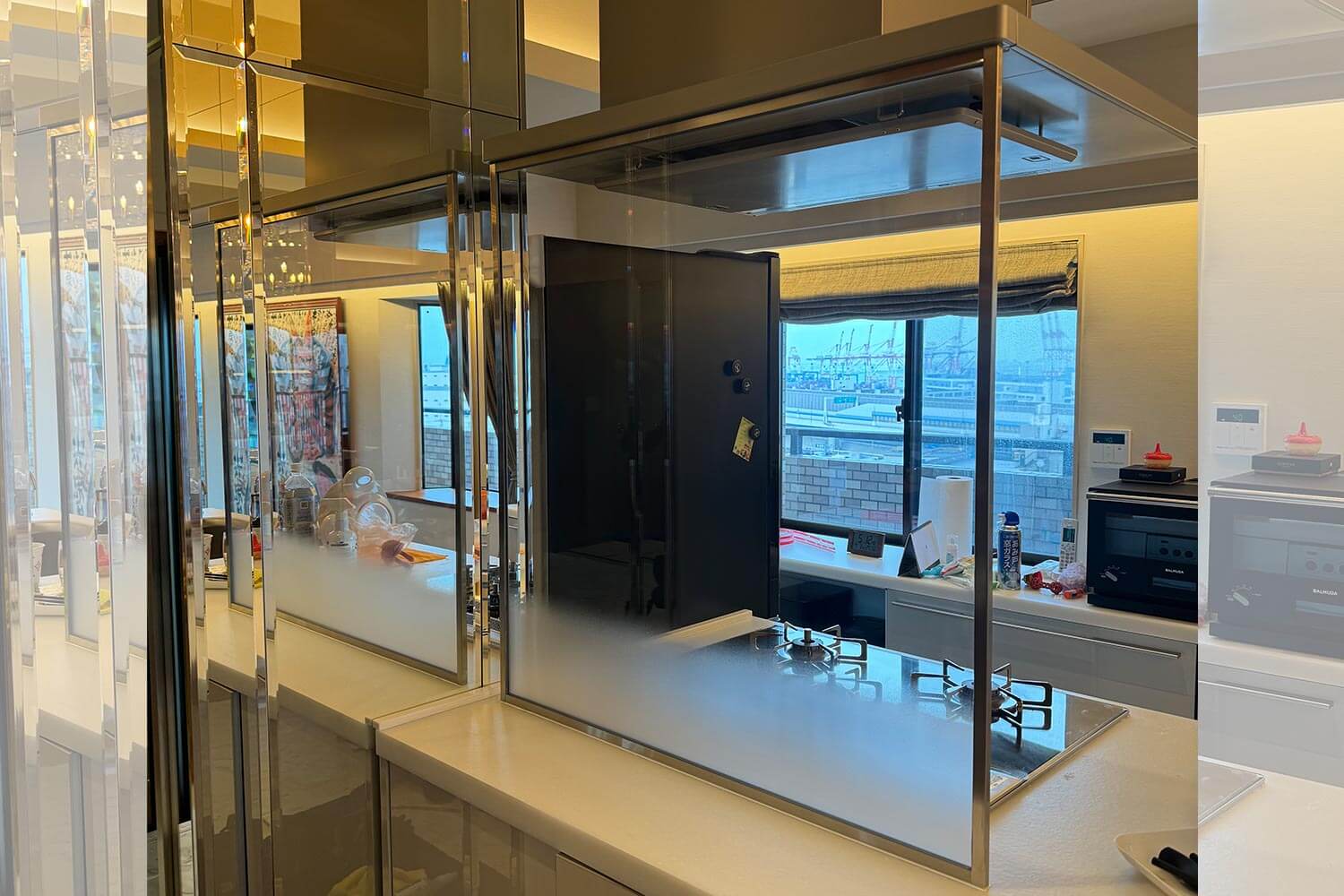

一部フロスト加工をした四方枠のオイルガード
ご注文内容
| ガラス種類 | HKTP6:強化高透過ガラス/6ｍｍ |
|---|---|
| ガラスサイズ | 幅870mm × 高さ895mm |
| 切断面処理 | 全周糸面磨き |
| 特殊加工 | 下から100mmフロスト加工～100mmぼかし加工 上700mmは透明 |
| 枚数 | 1枚 |
| 金具 | H04150-HL:コの字チャンネル |
|---|---|
| サイズ・数量 | 846mm×2本、903mm×2本 |
※その他（施工費・コーキング代・運搬諸経費等）
関連記事：【施工事例】一般住宅の対面キッチンにグラデーションのガラスを使用したオイルガード
スモークガラスを使用した上下取り付けのL型オイルガード
ご注文内容
| ガラス種類 | GTP8:強化スモークガラス（グレー：黒色） |
|---|---|
| ガラスサイズ | 幅893mm × 高さ876mm 幅693mm × 高さ876mm |
| 切断面処理 | Ｈ二方 糸面磨き | 枚数 | 各1枚 |
| 金具 | KF08-HL:コの字チャンネル(厚み8mm用) |
|---|---|
| サイズ・数量 | 900mm×2本、710mm×2本 |
※その他（施工費・コーキング代・運搬諸経費等）
関連記事：カウンターキッチンのオイルガードを取り付けられたお客様（東京都文京区S様）

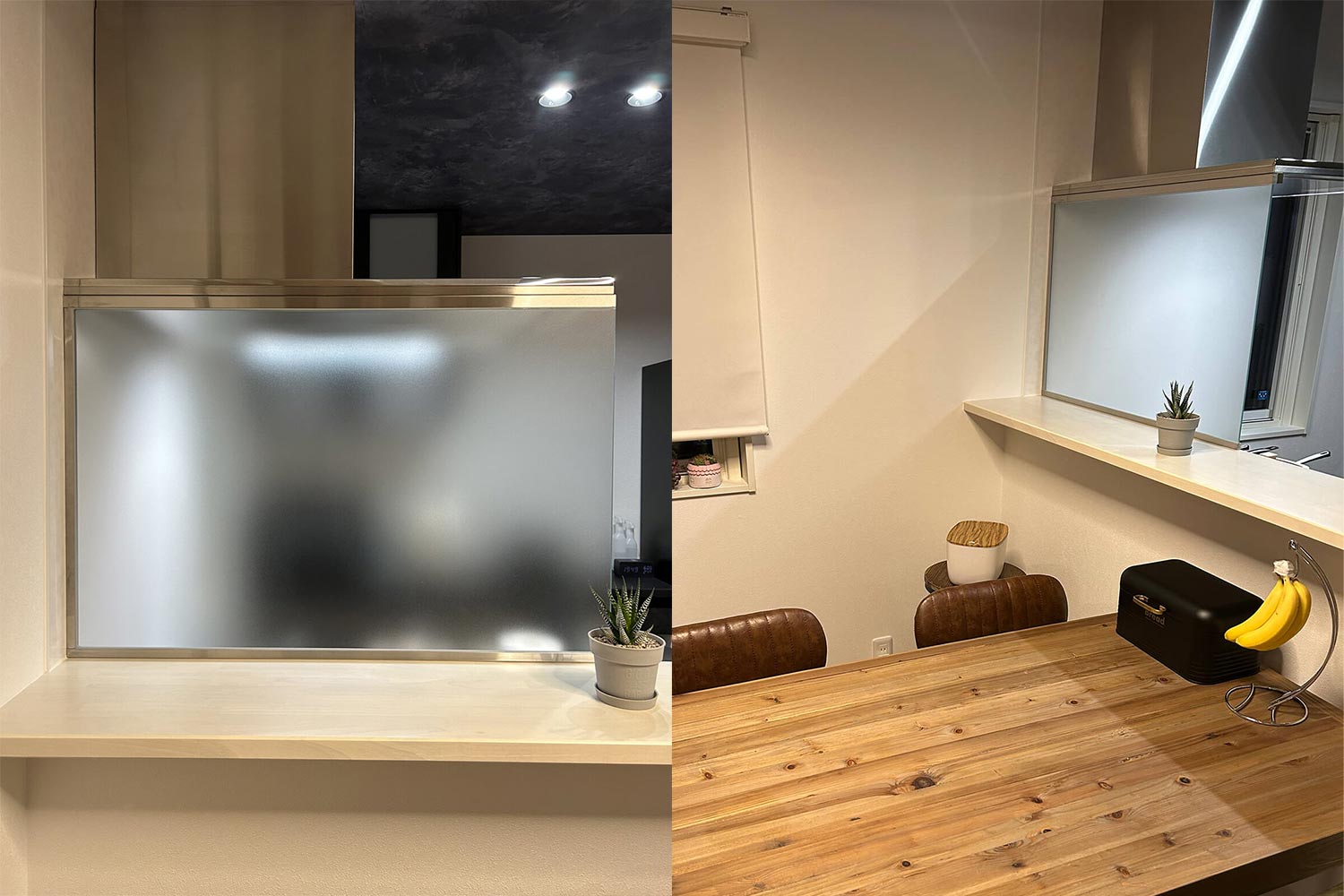

フロストガラスを使用した3方枠のオイルガード
ご注文内容
| ガラス種類 | FTP6:強化フロスト（タペストリー）ガラス |
|---|---|
| ガラスサイズ | 幅898mm × 高さ591mm |
| 切断面処理 | Ｈ二方 糸面磨き | 枚数 | 1枚 |
| 金具 | H04150:コの字チャンネル(厚み6mm用) |
|---|---|
| サイズ・数量 | 900mm×2本 |
お客様コメント
こんにちは。
この度はお世話になりました。
不足していることでしたので、取付後の写真を送付いたしますね。
注文は上下のレールだったのですが
レンジフード側の穴の位置が悪くカウンターとの位置が合わず、急遽知り合いに幅広レールを作ってもらいなんとか取付できました。
あまったレールがもったいないので、壁側に使用させてもらいました。
写真がどなたかの参考になれば幸いです。
