スライド丁番【GM100シリーズ】とガラスのオーダーについて

ガラス扉には「インセットタイプ」と「かぶせタイプ」があります。
インセットタイプはガラス扉が枠の内側に収まる仕様で、かぶせタイプはガラス扉が枠の前にかぶさる仕様です。
タイプや使い方によって、それぞれ使用する丁番や必要なオプションが違います。
以下、それぞれの仕様についてご説明いたします。

スライド丁番にはキャッチ機能がないタイプと、キャッチ付のタイプが有ります。
キャッチ機能とは、ガラス扉が閉まった状態でストップする状態で、勝手に扉が開くことがない反面、つまみか手掛けが必要です。
基本的にインセットタイプの場合は、キャッチ無しを使用し、かぶせタイプの場合はキャッチ付を使用することが多いです。

キャッチ(ストッパー)機能付きの場合、手を離すと扉が静止するため、開け閉めする際には撮みや取手を付ける必要があります。

インセットで使用する場合、戸当りがあった方が使い勝手は良いです。

既存の枠に戸当りが無い場合は、ガラスにマグネバンの機能を併せ持った取手を取り付けし、枠にマグネットキャッチを取り付けることで戸当りになります。

■Ａ.キャッチ(ストッパー)付で「インセットタイプ」の時に必要な金具について

　キャッチ付でインセットタイプ

　●Ａ．取手付マグネバンの場合

●Ａ．取手付マグネバンの場合：①スライド蝶番、②取手付マグネバン、③マグネットキャッチが必要です。

※それぞれの金具をクリックいただくと詳細窓が開きます。

「ご希望のガラスの仕様について」記入例

・開閉方法：A.インセット丁番＋取手付マグネバンで開閉
・金具の種類：
　丁番：インセットキャッチ有　GM100-C32/0
　マウンティングプレート：100-04A-W-30 サチライトクロムめっき
　正面プレート：GM100-006SLH　外カバー：シルバーヘアライン
　取手付マグネバン：K-150CR　クロムメッキ
　マグネットキャッチ：MC0099WP　白
・開口寸法：Ｗ300ｘＨ500　片開き
・開口ヶ所：1ヶ所
・ガラス種類：強化フロートガラス厚み5mm
・蝶番の位置：おまかせ
・切断面処理：糸面磨き
・その他加工：飛散防止フィルム貼りを希望

Atypeで見積・お問合わせ

　●鍵付き

インセットの場合オプションで鍵を取り付けることも可能です。
カギを使って扉を開け閉めし、カギの受座が戸当りを兼ねるので鍵を付ける場合は取っ手等他のオプションは無くても使用可能です。

鍵付き詳細

■Ｃ．キャッチ(ストッパー)付で「かぶせタイプ」の時に必要な金具について

　キャッチ付でかぶせタイプ

かぶせで使用する場合、枠が戸当りになるため特に戸当りは無くても問題ありません。
吊元側で枠とガラスの間に隙間が2mmできるため戸先側にも枠にバンポン等を付けて隙間を作った方が綺麗に納まります。

●Ｃ．つまみで取付の場合：①スライド蝶番、②つまみが必要です。

※それぞれの金具をクリックいただくと詳細窓が開きます。

「ご希望のガラスの仕様について」記入例

・開閉方法：C.かぶせ丁番＋つまみで開閉
・金具の種類：
　丁番：１９ｍｍかぶせキャッチ有　GM100-C32/19
　マウンティングプレート：100-04A-W-30 サチライトクロムめっき
　正面プレート：GM100-006SLH　外カバー：シルバーヘアライン
　つまみ：71349　クローム
・開口寸法：Ｗ300ｘＨ500　片開き
・開口ヶ所：1ヶ所
・ガラス種類：強化フロートガラス厚み5mm
・蝶番の位置：おまかせ
・切断面処理：糸面磨き
・その他加工：飛散防止フィルム貼りを希望

Ctypeで見積・お問合わせ

キャッチ機能(ストッパー)無しの場合、手を離すと自由にガラスが勝手に開いたり閉まったりします。 ガラスを閉めた状態で静止させるためガラスにマグネバンを取り付け、枠にマグネットキャッチを取り付けることで、閉めた状態で扉を静止させることができます。

また、プッシュラッチの機能を持つマグネットキャッチを使用することで、閉めた状態でガラスを静止させ、扉を軽く押すとバネの機能でガラスが開き、これにより撮みや取手が不要になります。

マグネバンにはインセット用とかぶせ用があります。

■Ｂ．キャッチ(ストッパー)無で「インセットタイプ」の時に必要な金具について

　プッシュラッチの場合

●Ｂ．押して開けるプッシュラッチの場合：①スライド蝶番、②マグネバン、③プッシュラッチ機能付マグネットキャッチが必要です。

※それぞれの金具をクリックいただくと詳細窓が開きます。

「ご希望のガラスの仕様について」記入例

・開閉方法：B.インセット丁番＋プッシュラッチで開閉
・金具の種類：
　丁番：インセットキャッチなし　GM100-32/0
　マウンティングプレート：100-04A-W-30 サチライトクロムめっき
　正面プレート：GM100-006SLH　外カバー：シルバーヘアライン
　マグネバン：71212　ヘアライン
　プッシュラッチ：ML-30SW　白
・開口寸法：Ｗ300ｘＨ500　片開き
・開口ヶ所：1ヶ所
・ガラス種類：強化フロートガラス厚み5mm
・蝶番の位置：おまかせ
・切断面処理：糸面磨き
・その他加工：飛散防止フィルム貼りを希望

Btypeで見積・お問合わせ

　●鍵付き

インセットの場合オプションで鍵を取り付けることも可能です。
カギを使って扉を開け閉めし、カギの受座が戸当りを兼ねるので鍵を付ける場合は取っ手等他のオプションは無くても使用可能です。

鍵付き詳細

■Ｄ．キャッチ(ストッパー)無で「かぶせタイプ」の時に必要な金具について

　キャッチなしでかぶせタイプ

かぶせで使用する場合、枠が戸当りになるため特に戸当りは無くても問題ありません。
吊元側で枠とガラスの間に隙間が2mmできるため戸先側にも枠にバンポン等を付けて隙間を作った方が綺麗に納まります。

●Ｄ．キャッチ無でかぶせタイプで取付の場合：①スライド蝶番、②マグネバンかぶせ用、③プッシュラッチが必要です。

※それぞれの金具をクリックいただくと詳細窓が開きます。

「ご希望のガラスの仕様について」記入例

・開閉方法：D.かぶせ丁番＋マグネバンで開閉
・金具の種類：
　丁番：９ｍｍかぶせキャッチなし　GM100-32/9
　マウンティングプレート：100-04A-W-30 サチライトクロムめっき
　正面プレート：GM100-006SLH　外カバー：シルバーヘアライン
　マグネバンかぶせ用：71222　磨き(#400)
　プッシュラッチ：71458　ブラック
・開口寸法：Ｗ300ｘＨ500　片開き
・開口ヶ所：1ヶ所
・ガラス種類：強化フロートガラス厚み5mm
・蝶番の位置：おまかせ
・切断面処理：糸面磨き
・その他加工：飛散防止フィルム貼りを希望

Dtypeで見積・お問合わせ

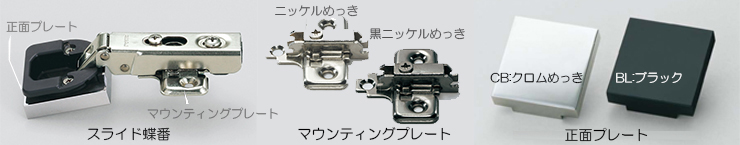

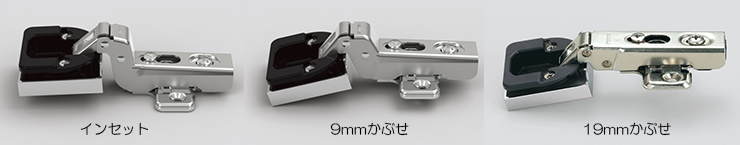

スライド丁番GM100シリーズの金具は『スライド丁番』本体と『マウンティングプレート（取付座金）』『正面プレート』を組合せて使用し、正面プレートの仕上げはシルバーヘアラインとスモークヘアラインとブラックがあります。

マウンティングプレート（取付座金）を枠にビス止めし、スライド丁番本体とセットするだけの構造なので簡単に取付することができます。

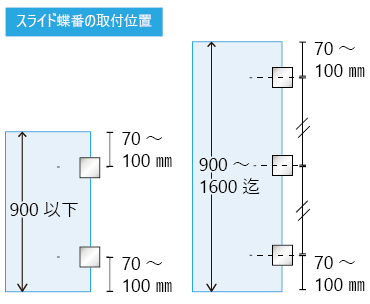

■スライド丁番の位置について

丁番の位置は概ね上下より70mm～100mm程度中心とします。
通常はガラス扉1枚に対し丁番2ケで使用しますがガラス扉の高さ寸法が600mmを超えるような場合は3つとして下さい。
丁番部分には下記の図のような加工を致します。ご注文の際にはあらかじめ丁番の取り付ける位置を図で指定していただきますようお願い致します。

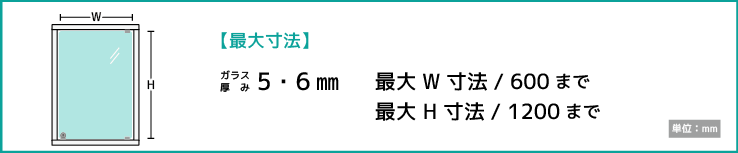

最大WH寸法(2点の場合)			300x600mmまで
最大WH寸法(3点の場合)			300×1,200mmまで
ガラス厚み			5mm
商品	品番		仕上	価格(税別)
	キャッチなし	GM100-32/19	本体:クロムめっき キャップ：ブラック	750 円
	キャッチ有	GM100-C32/19	本体:クロムめっき キャップ：ブラック	750 円
	キャッチなし	GM100-32/9	本体:クロムめっき キャップ：ブラック	770 円
	キャッチ有	GM100-C32/9	本体:クロムめっき キャップ：ブラック	770 円
	キャッチなし	GM100-32/0	本体:クロムめっき キャップ：ブラック	830 円
	キャッチ有	GM100-C32/0	本体:クロムめっき キャップ：ブラック	830 円
	マウンティング プレート	100-04A-W-30	サチライトクロムめっき	360 円
	正面プレート	GM100-006BTS	外カバー：塗装/ブラック	430 円
GM100-006SLH		外カバー：シルバーヘアライン	370 円
GM100-006SMH		外カバー：スモークヘアライン	400 円

■マグネバン

　■マグネバン

マグネバンは鋼素材で仕上げはクロムめっきとブラックがあります。

ゴムパッキンと合わせて挟み込みだけの構造になっており、穴加工が必要なく簡単にセットすることができます。

	商品 コード	仕上	ガラス 厚み	価格 (税別)
	K-110CR	クロムめっき	5・6mm	160 円
	K-110B	黒	5・6mm	160 円

　※パッキン…スポンジゴム／黒 or グレー、2枚

■マグネバンの取り付け位置について

マグネバンは戸先の下端か上端に取り付けるのが一般的です。
足元に置くような家具の扉であれば上端に、上部に設置するガラス扉であれば下端に付けた方が開け閉めしやすいです。
取付は挟み込むだけの構造なのでどこにでも簡単に取り付けることは可能です。また、しっかりと固定する場合はコーキング等で接着して下さい。

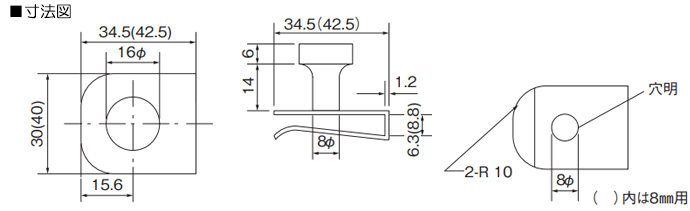

■取手付マグネバン

　■マグネバン

取手付マグネバンは仕上げがクロームめっきとブラック塗装の2色あります。

ゴムパッキンと合わせて挟み込みだけの構造になっており、穴加工が必要なく簡単にセットすることができます。

	商品 コード	仕上	ガラス 厚み	価格 (税別)
	K-150CR	クロムめっき	5・6mm	230 円
	K-150B	黒	5・6mm	230 円

　※付属品…スペーサー

■マグネバンの取り付け位置について

マグネバンは戸先の下端か上端に取り付けるのが一般的です。
足元に置くような家具の扉であれば上端に、上部に設置するガラス扉であれば下端に付けた方が開け閉めしやすいです。
取付は挟み込むだけの構造なのでどこにでも簡単に取り付けることは可能です。また、しっかりと固定する場合はコーキング等で接着して下さい。

■マグネバンかぶせ用

　■マグネバンかぶせ用

マグネバンかぶせ用はステンレス製で仕上げは磨き（#400）のみとなります。

ゴムパッキンと合わせて挟み込みだけの構造になっており、穴加工が必要なく簡単にセットすることができます。

商品 コード	仕上	ガラス 厚み	価格 (税別)
71222	磨き(#400)	5・6mm	660 円

　※パッキン…スポンジゴム(t=1mm)

■マグネバンの取り付け位置について

マグネバンは戸先の下端か上端に取り付けるのが一般的です。
足元に置くような家具の扉であれば上端に、上部に設置するガラス扉であれば下端に付けた方が開け閉めしやすいです。
取付は挟み込むだけの構造なのでどこにでも簡単に取り付けることは可能です。また、しっかりと固定する場合はコーキング等で接着して下さい。

■つまみ

　■つまみ

つまみは本体が真鍮でクローム仕上げで、ご使用時に滑り止めとなる「ゴム製リング」がついています。

取付には硝子に穴あけ加工が必要です。

	商品 コード	仕上	ガラス 厚み	価格 (税別)
	71349	クローム	5～8mm	580 円
	付属品	ガラス用パッキン2枚 専用ボルト1本

■撮み・取手の取り付け位置について

撮み・取手は戸先の中心か下端・上端に取り付けるのが一般的です。 マグネバンと同様に足元に置くような家具の扉であれば上端に、上部に設置するガラス扉であれば下端に付けた方が開け閉めしやすいです。

つまみの取り付けには、ガラスに穴あけ加工が必要です。

■マグネットキャッチ

■マグネットキャッチ

プッシュラッチ機能がついていないので撮みや取手が必要です。

枠側にビスで固定し、仕上り白色と黒色とグレーのタイプがあり枠の仕上げによって色が選べます。

	商品コード	カラー	価格(税別)
	MC0099WP	白	190 円
	MC0099BP	黒	190 円
	MC0099GP	グレー	230 円

■プッシュラッチ

■プッシュラッチ

プッシュラッチ機能のついたマグネットキャッチは、押すとバネの力で自動的に開けることができます。
これにより撮みや取手が不要になります。
枠側にビスで固定し、仕上り茶色と白色と黒色のタイプがあり枠の仕上げによって色が選べます。
また、観音開き用のタイプもあります。

		商品 コード	カラー	価格(税別)
		ML-30SW	白	240 円
		ML-30SBR	茶	240 円
		71458	黒	700 円

		商品 コード	カラー	価格(税別)
		ML-30WW	白	430 円
		ML-30WBR	茶	430 円
		71459	黒	900 円

■カギ（＋戸当たり受け座）

■カギ（＋戸当たり受け座）

鍵と枠のセットは、鍵の左右用はカムが蝶番の方向に上がるように選択してください。
両開き（観音開き)用もあります。
取付ける際はガラスに穴加工が必要となります。

戸当たりがない場合は、別売りの「戸当たり付受座」が必須なのでご確認ください。

	商品コード	商品名	仕上	価格(税別)
	76980	右用(右吊元)ＹＤロック	クローム	3,720 円
	76975	左用(左吊元)ＹＤロック	クローム	3,720 円

	G-3枠セット(カム付)
	商品コード	商品名	カム仕上	対応硝子厚	価格(税別)
	76910	枠セット	クローム	5～8mm用	1,320 円
	（別売）戸当たり受座
	76908	戸当たり受座(右)	–	5・6mm用	660 円
	76909	戸当たり受座(左)	–	5・6mm用	660 円

■カギの取り付け位置について

スライド蝶番シリーズで使用するカギはガラス端から25mmが標準となりますが、自由に設定することはできます。

■ガラスおすすめ一覧

スライド丁番GM100シリーズでガラス扉として使用する場合、丁番部分に加工をするためガラス種類は強化ガラスが良いです。
頻繁に開け閉めするような場合や上部の棚に使用するような場合は安全対策として更に飛散防止フィルムを貼ることをお勧めしています。

ガラスの種類は価格も安価で一般的な強化フロートガラスをはじめ、強化スモークガラス（グレー・ブロンズ）や、強化高透過ガラス、片面すりガラス調の強化フロストガラスを使用することもできます。

■ガラスおすすめ一覧

強化フロートガラス

フロートガラスに強化加工を施したガラスです。
見た目は変わりませんが強度はフロートガラスの3～5倍あります。

※強化フロートガラスにもフロスト加工が可能です。

強化スモークガラス

通常のガラスの原料に金属を加えて着色したガラスです。

色はグレーとブロンズとグリーンの3色あります。

※強化スモークガラスにもフロスト加工が可能です。

強化フロスト(タペ)ガラス

強化フロートガラスの表面をサンドブラスト処理ですりガラス加工し、更に化学処理でなめらかな風合いに仕上げたガラスです。
強度はフロートガラスの3～5倍あります。

※フロスト(タペストリー)ガラスも強化加工が可能です。

強化高透過ガラス

フロートガラスに含まれる緑色の成分を少なくした、より透明度の高いガラスです。

※強化高透過ガラスにもフロスト加工が可能です。

■フィルムおすすめ一覧

　■フィルムおすすめ一覧

飛散防止フィルム

無色透明の厚み50(μm)の飛散防止フィルムを貼ることにより、万が一の破損時もガラスの飛び散りを軽減します。

災害時などの危険なガラス片の飛び散りによる二次災害や事故を防ぎ、小さなお子様や高齢者の方がおられるご家族でも安心してご利用いただけます。

フロストシート貼

フロストガラスに近い手触りで、すりガラス調の装飾フィルムです。

メーカー品番に指定がない場合、中川ケミカルのC-16：サンドを使用します。
部分貼りや、デザイン貼りも可能です。

　■ワンポイントアドバイス

《ワンポイントアドバイス》

テレビ台の扉として使用する場合、スモークガラスやフロストガラスでも赤外線は透過するためリモコンは使用できます。
飛散防止フィルムやフロストシートを貼った場合、シートが紫外線を９９％カットしますが、赤外線は透過するためシート貼でもリモコンは使用できます。

鏡や塗装したガラス等光を反射及び遮断するガラスの場合はリモコンが使用できないためご注意ください。

スライド丁番GM100シリーズはガラス厚み４ｍｍ、５ｍｍ、６ｍｍが使用できますが、通常は５ｍｍを使用します。

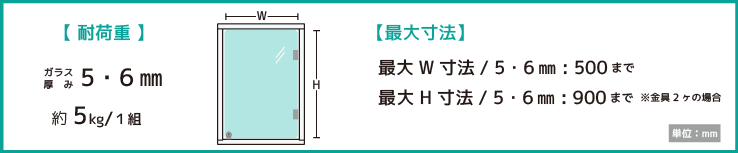

使用可能なサイズの目安については下記の表を参照ください。

切断面処理方法については、糸面磨き（いとめんみがき）が良いです。
四角形の4隅について丸く加工することもできますが、4隅角落とし加工で特に問題ありません。

ガラスはオーダーでの製作で、ご注文確定後にカット・加工します。
可能な限り早くにお届け出来る様に努めますが、概ね下記の製作期間をいただきますようお願い致します。
また製作中の不良等により、もう少しお時間をいただくこともありますが、その際はご了承ください。
納期につきましては、お見積時、注文確定時にご連絡させていただきます。

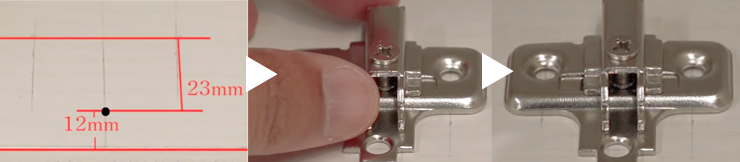

・丁番の位置にマスキングテープを貼り、その上に穴芯をマークする。
・位置に合わせてマウンティングプレート（取付座金）を枠にビス止めする。

■マウンティングプレート（取付座金）の位置について

マウンティングプレートの取付位置はインセットとかぶせタイプで違います。
マウンティングプレートは3ケ所ビス止めします。
上記図の「A」の位置についてインセットの場合22ｍｍ（ガラス厚み5ｍｍ）で枠の前面とガラス全面が揃うようになります。
ガラスを3ｍｍ程度内側に設定する場合はA=25mmとし、正面プレートの前面と枠の前面を合わせる際はＡ＝29ｍｍでビス止めして下さい。
かぶせタイプの場合はA=12mmでビス止めして下さい。

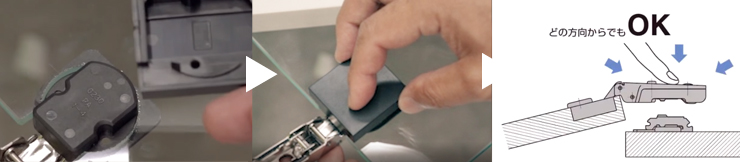

・丁番本体を加工している部分にセットしカバーを取り付ける。

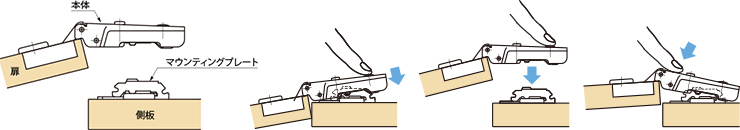

・ガラスと丁番をマウンティングプレートにセットする。

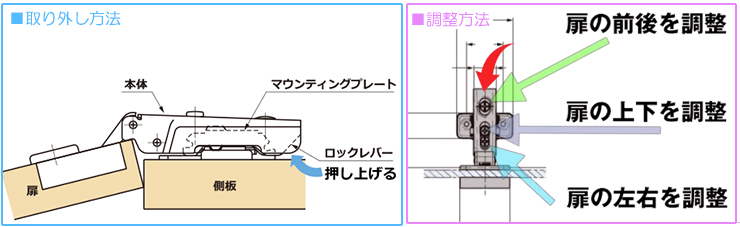

■マウンティングプレート（取付座金）の位置調整について

かぶせ調節量は、かぶせ調節ねじを右に回すとかぶせ量が少なくなり、左に回すと多くなります。
※操作は本体固定ネジを緩めた状態で行います。

■つまみの取付方法

■つまみの取付方法

・ガラスにあいた穴の両側にパッキンを置き、ボルトを通してつまみを取り付けます。

■マグネットキャッチ

■キャッチ・ラッチを取り付ける
・ズレの可能性があるためセットしてから扉を閉めた状態で印します。
・丁番の位置で枠からガラスの手前までの寸法を確認します。
・奥行きは扉を閉めた状態＋9mmがマグネットキャッチの先端になるように。
・左右の位置はマグネバンとセンター合わせでおすすめ。
・ビス止めする部分に印をして下穴をあけてビス止めする。

■鍵の取付方法

■鍵の取付方法
１)ガラスにカギを取り付けます。 ⅰ) 鍵を開ける時にカムは丁番側に上がるようにセットして下さい。

２）鍵の受座を取り付ける
ⅰ) 鍵が閉まるかを確認して位置を決める
ⅱ) ビス止めの位置及び受座を掘り込む場合は掘り込む位置を印します。
ⅲ) 受座をビス止めします。
