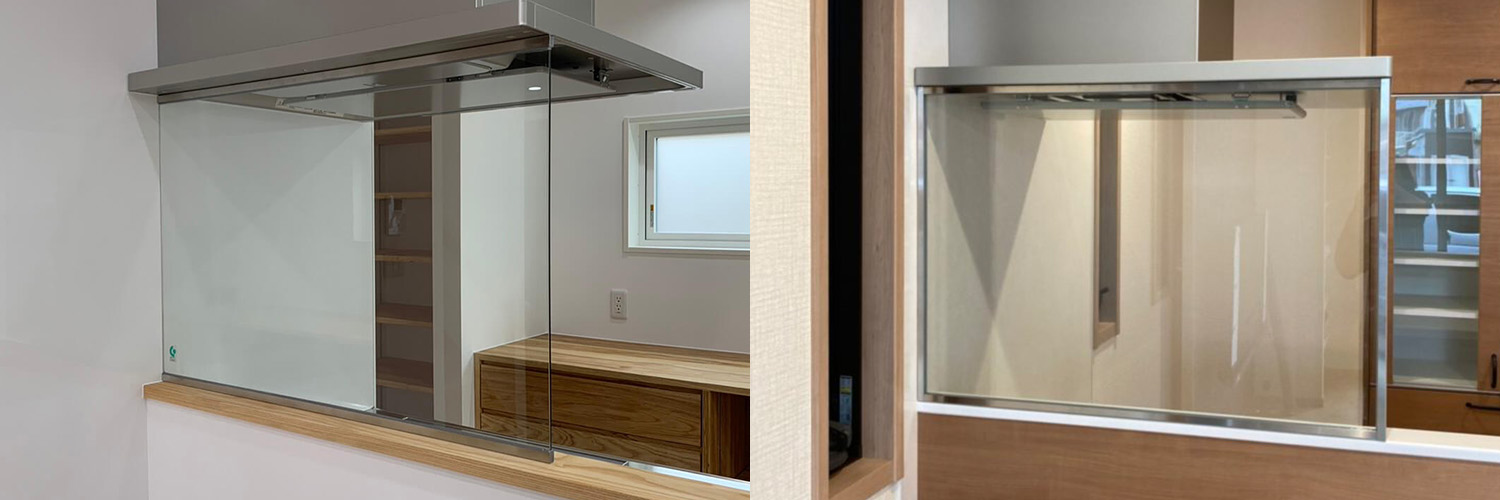

強化ガラスのオイルガードをオーダーする方法（対面カウンターに設置）

まずは取り付ける位置を決めます。

ガラスを固定するために、カウンターの天板面と天井面にコの字チャンネル（金物）をビス止めする必要があります。

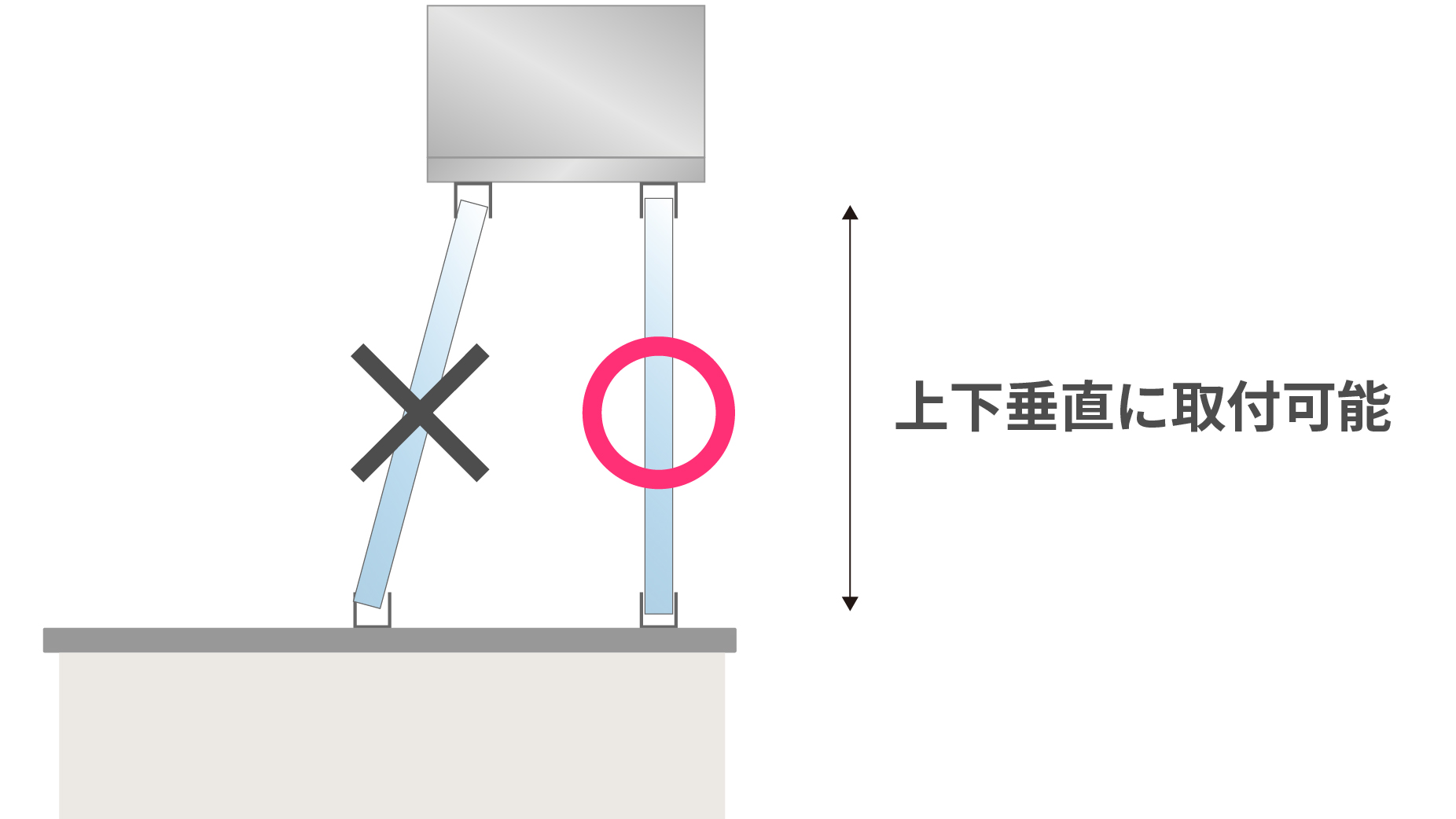

取り付け位置は自由に決めることができますが、上下のコの字チャンネルが垂直に取り付けられるかをご確認ください。

取り付け位置を決めたら、開口寸法を確認・採寸してください。

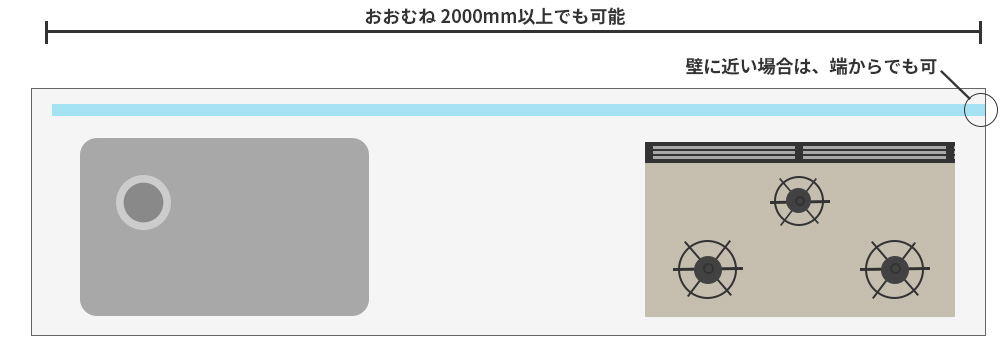

幅の寸法はコンロ・焼台のサイズや、取付位置の状況により自由に決められます。

取り付けの際に入らなくなる場合もありますので、開口寸法の高さは正確に採寸してください。

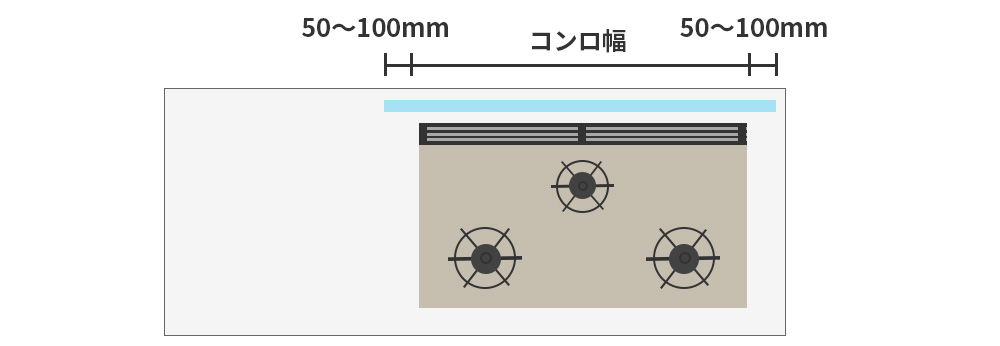

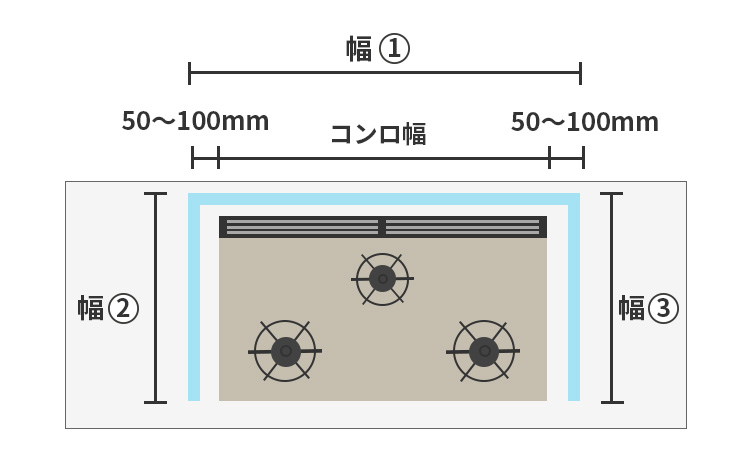

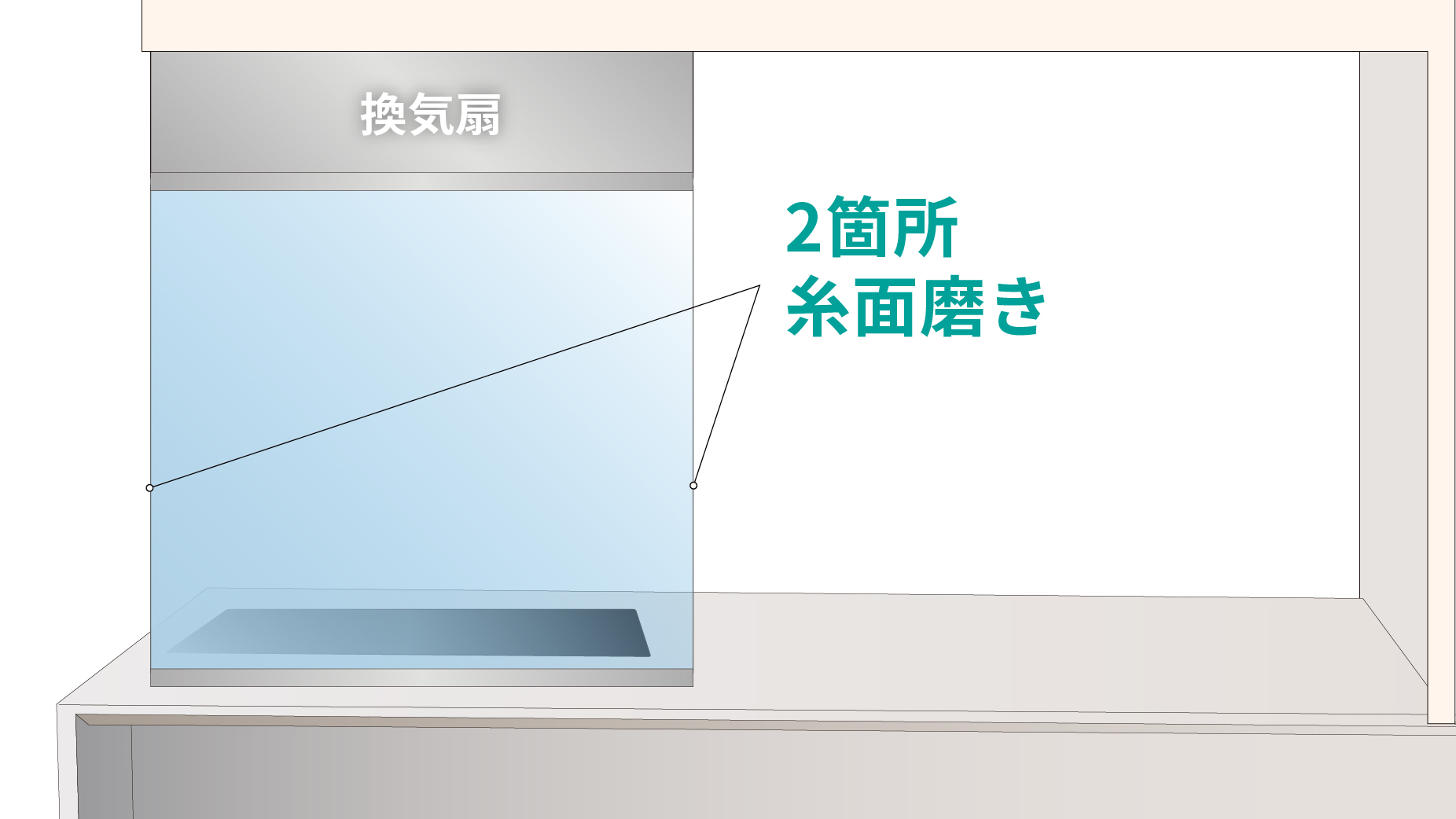

設置する幅の寸法は、コンロと同じサイズにするか、50～100mm程度大きめでも良いです。

飲食店等で、調理台の前にも間仕切りしたい場合はもっと長くても問題ありません。

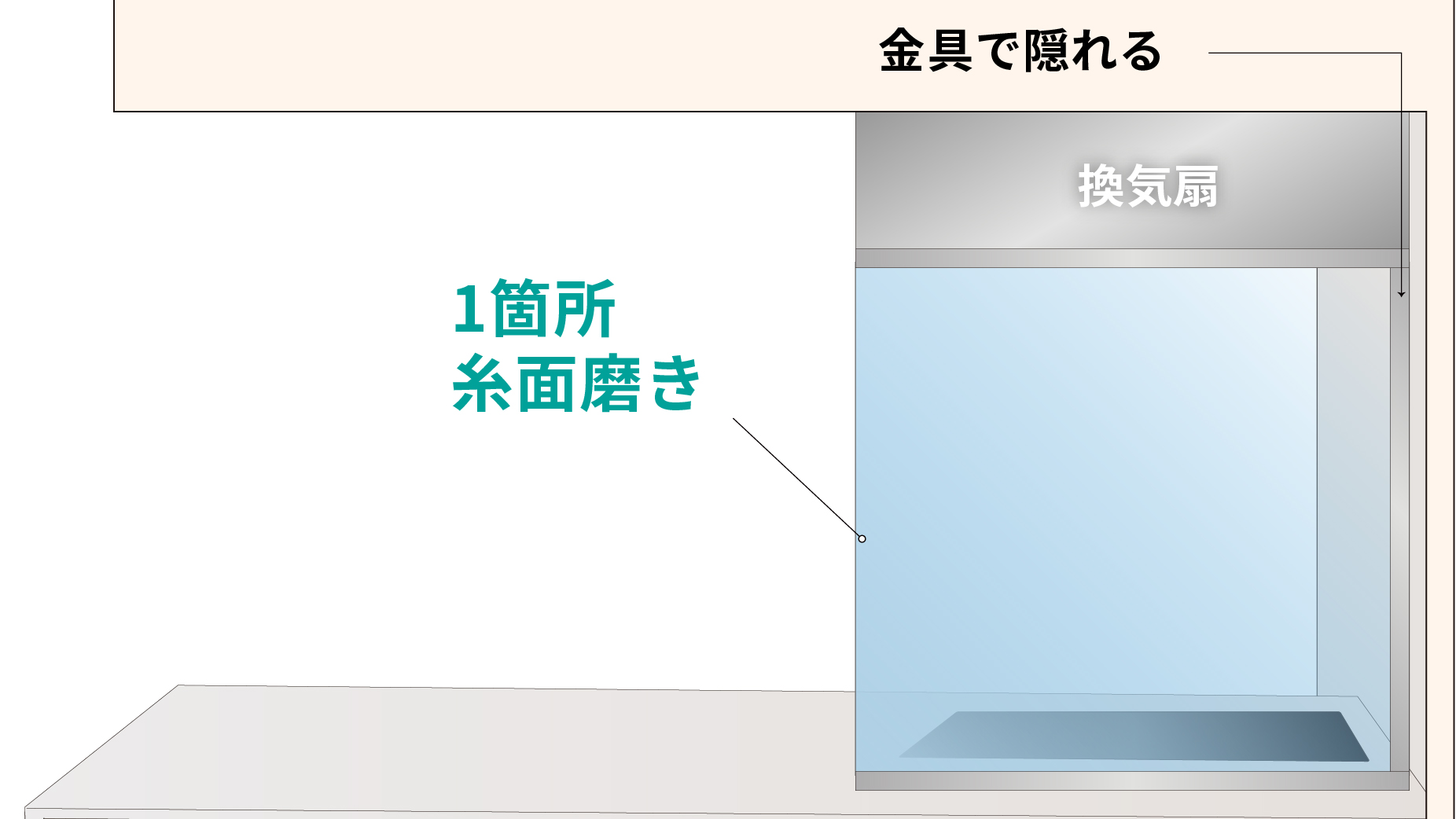

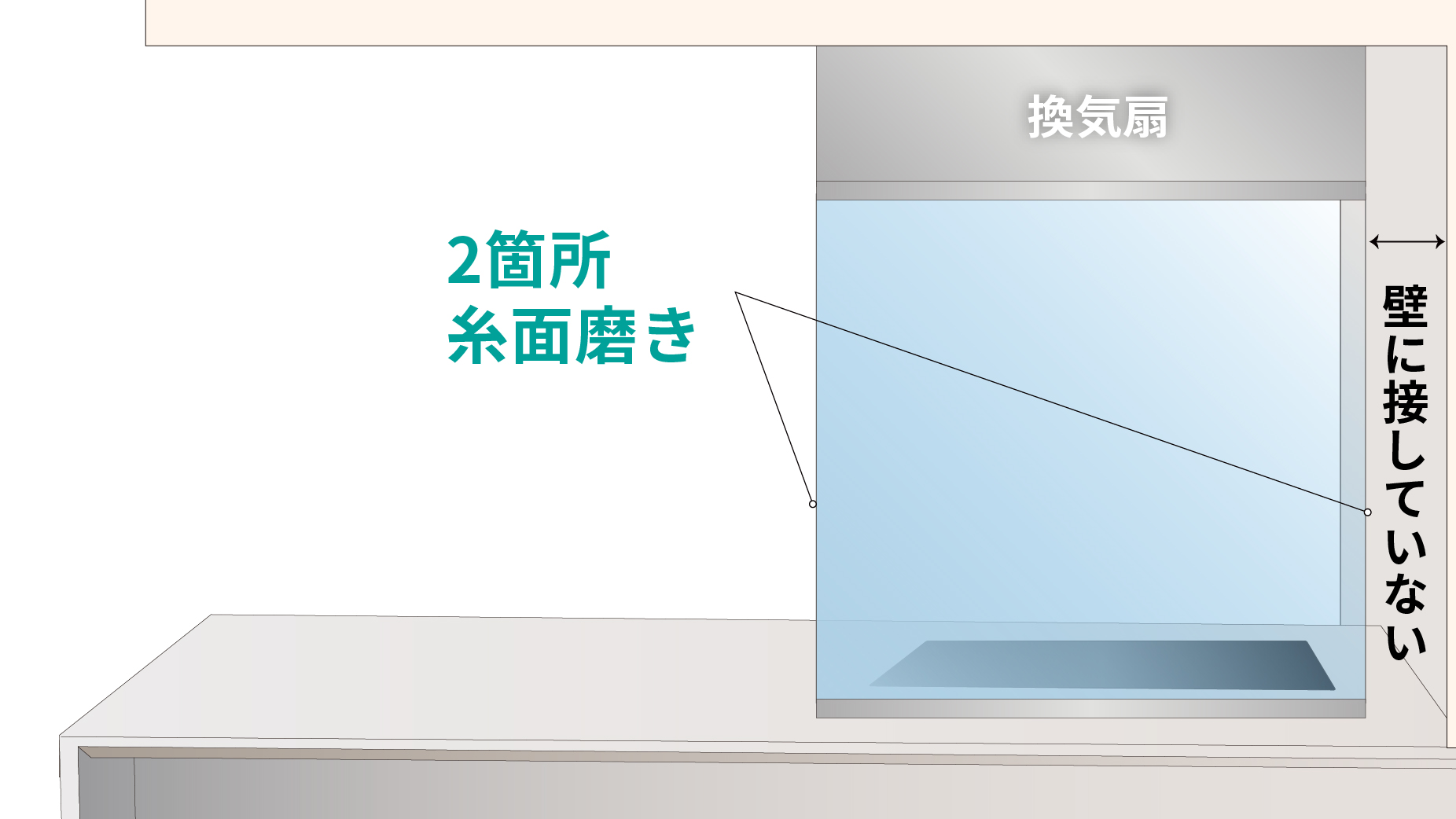

壁に近い場合は、壁の端から設置することもできます。

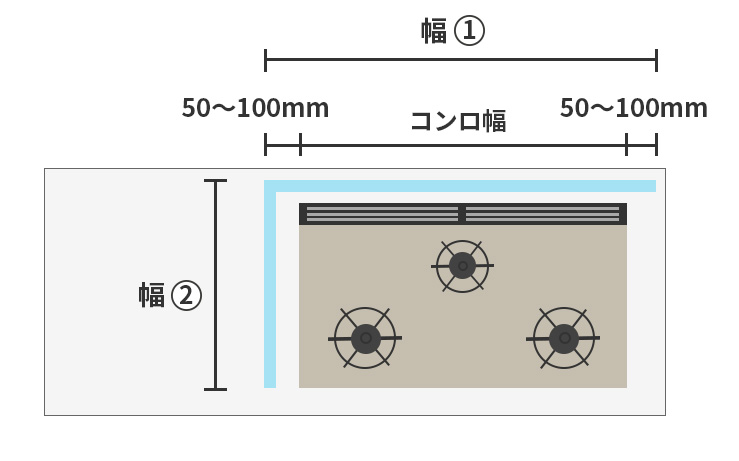

コンロの前面だけでなく、L型やコ型のようにコンロ側面にも取り付けることもできます。

幅の寸法については、取付位置の金具の外側の寸法をご連絡ください。

設置する高さの寸法は、カウンター天板面から上のコの字チャンネルを取り付ける天井面まで採寸してください。

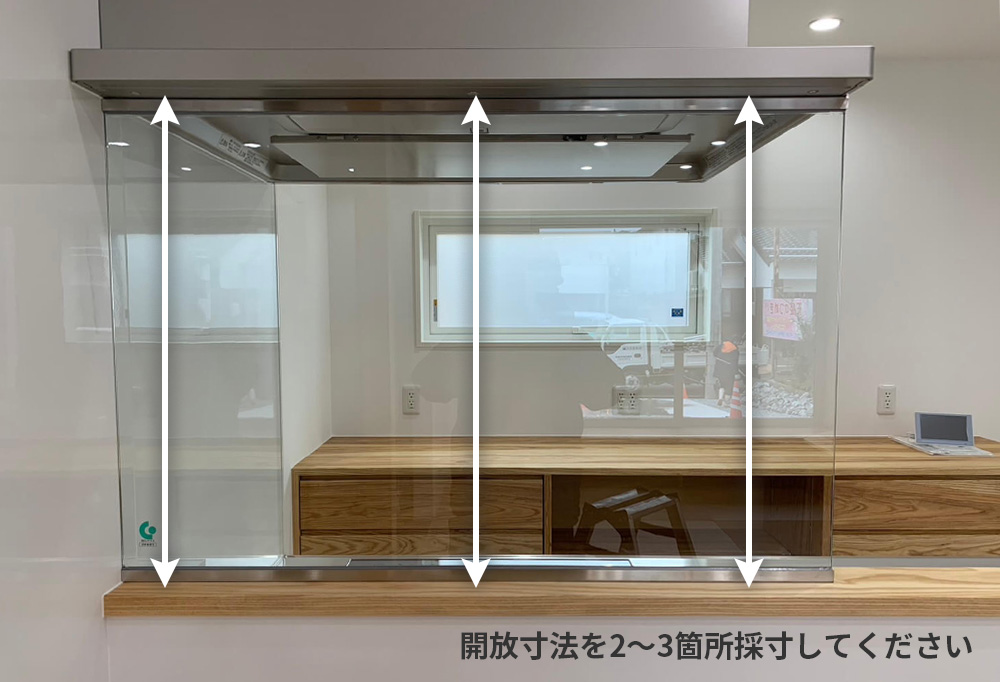

両端と中央部で開口寸法が異なる場合もあるため、2～3箇所程度ご確認ください。

ガラスは、強度もあり、熱にも強い（150～200℃）強化ガラスがおすすめです。

ガラスの種類は、価格も安価で一般的な普通透明強化ガラスをはじめ、強化高透過ガラス・強化加工したスモークガラス（ダークグレー・グレー・ブロンズ・グリーン）もあります。

また、透明ではなく片面すりガラス調にフロスト加工することもできます。

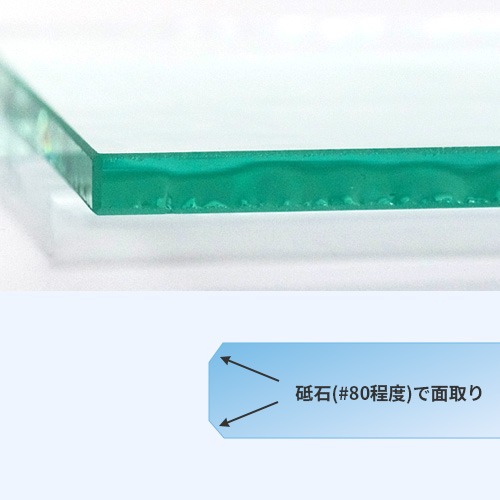

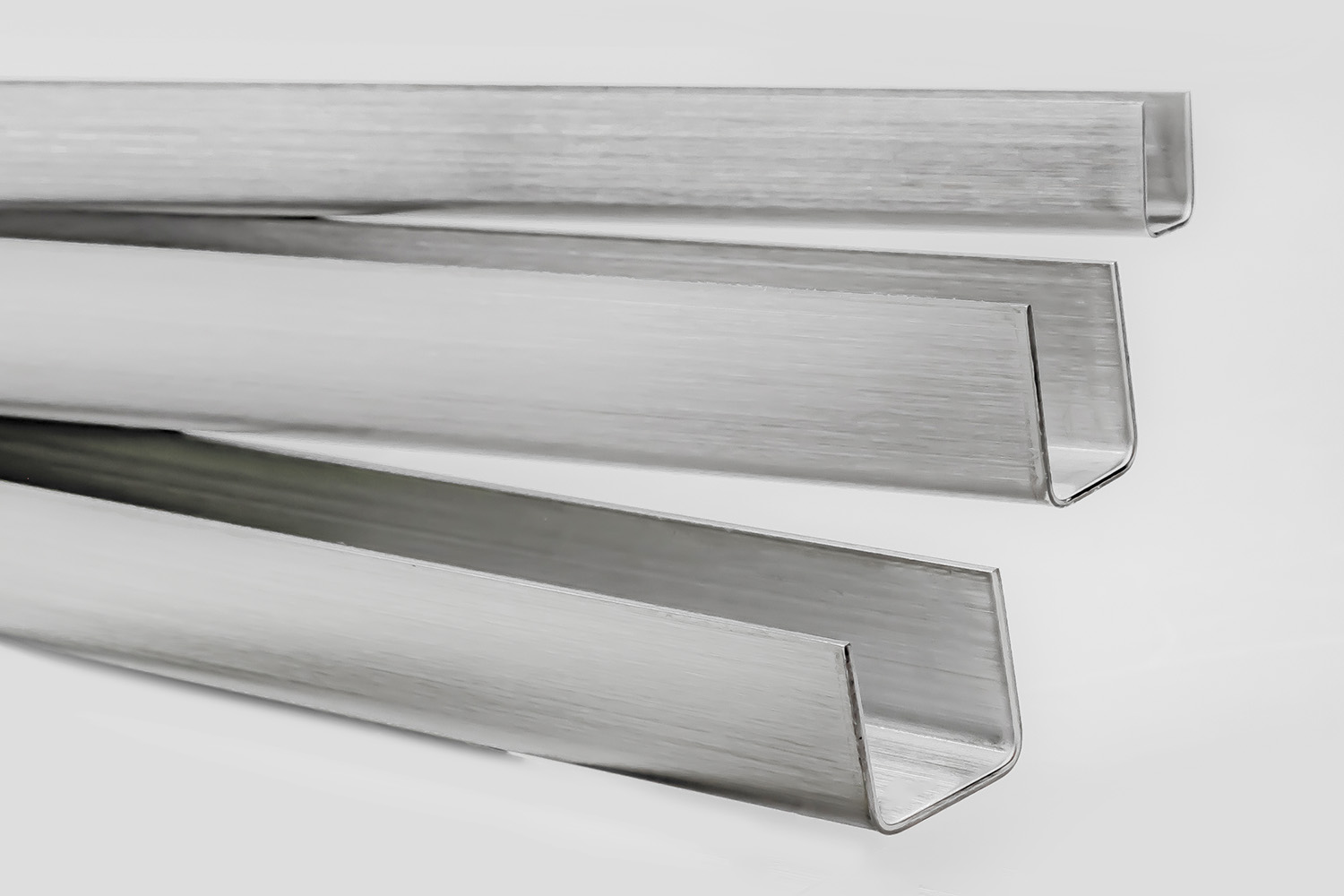

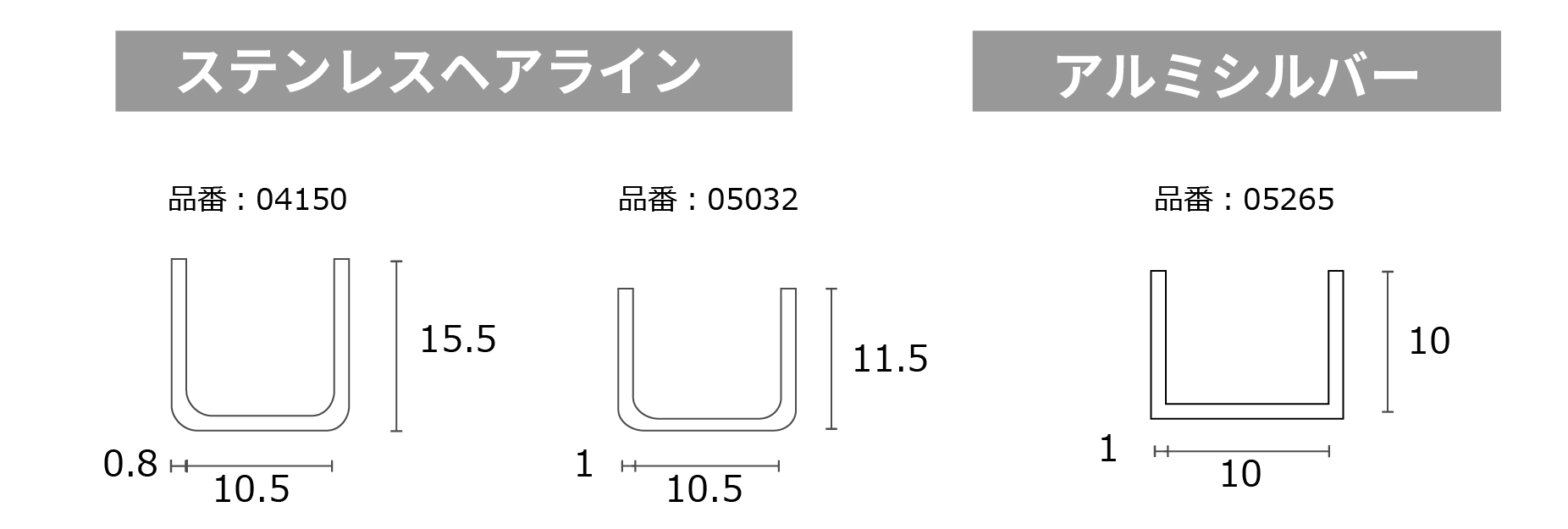

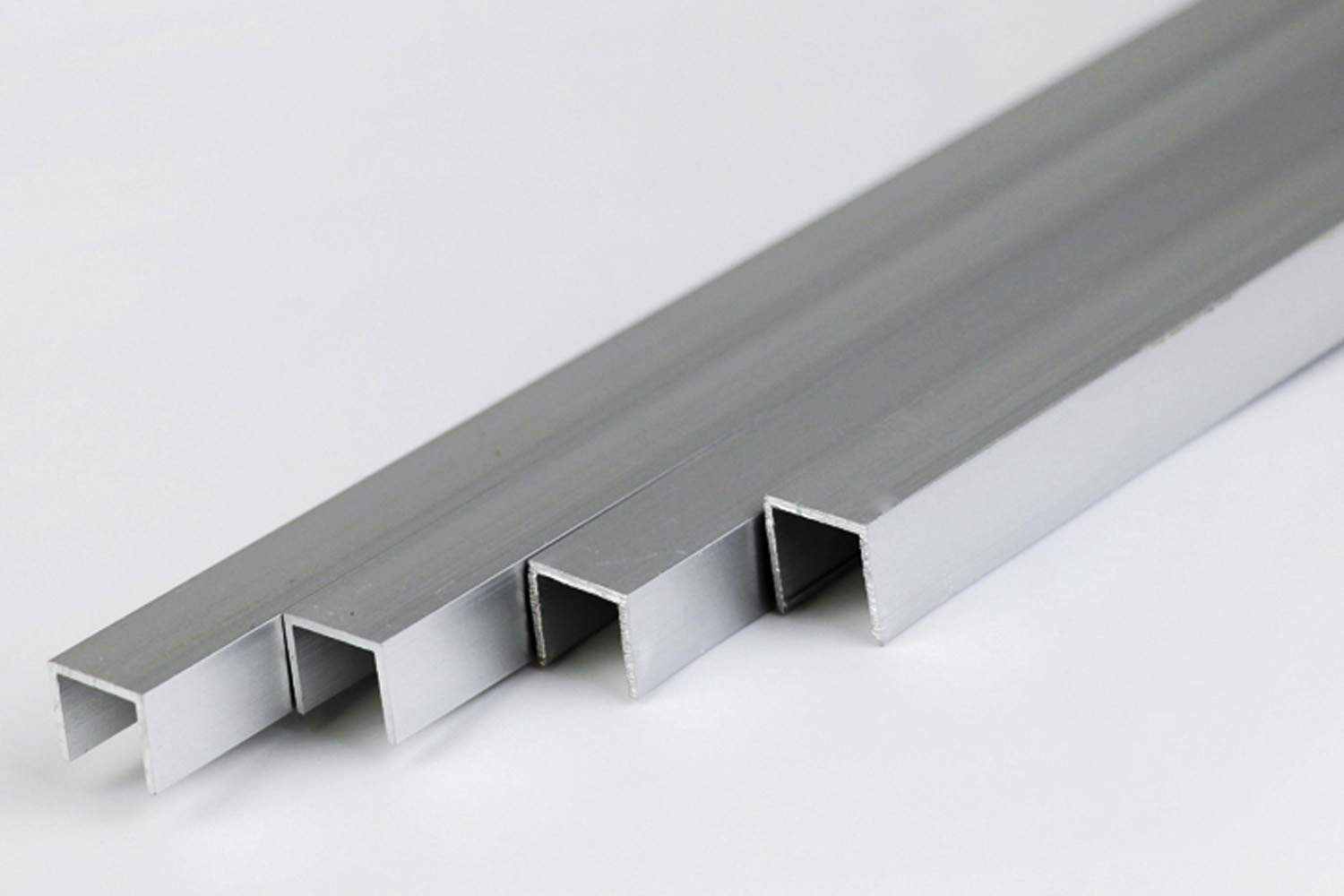

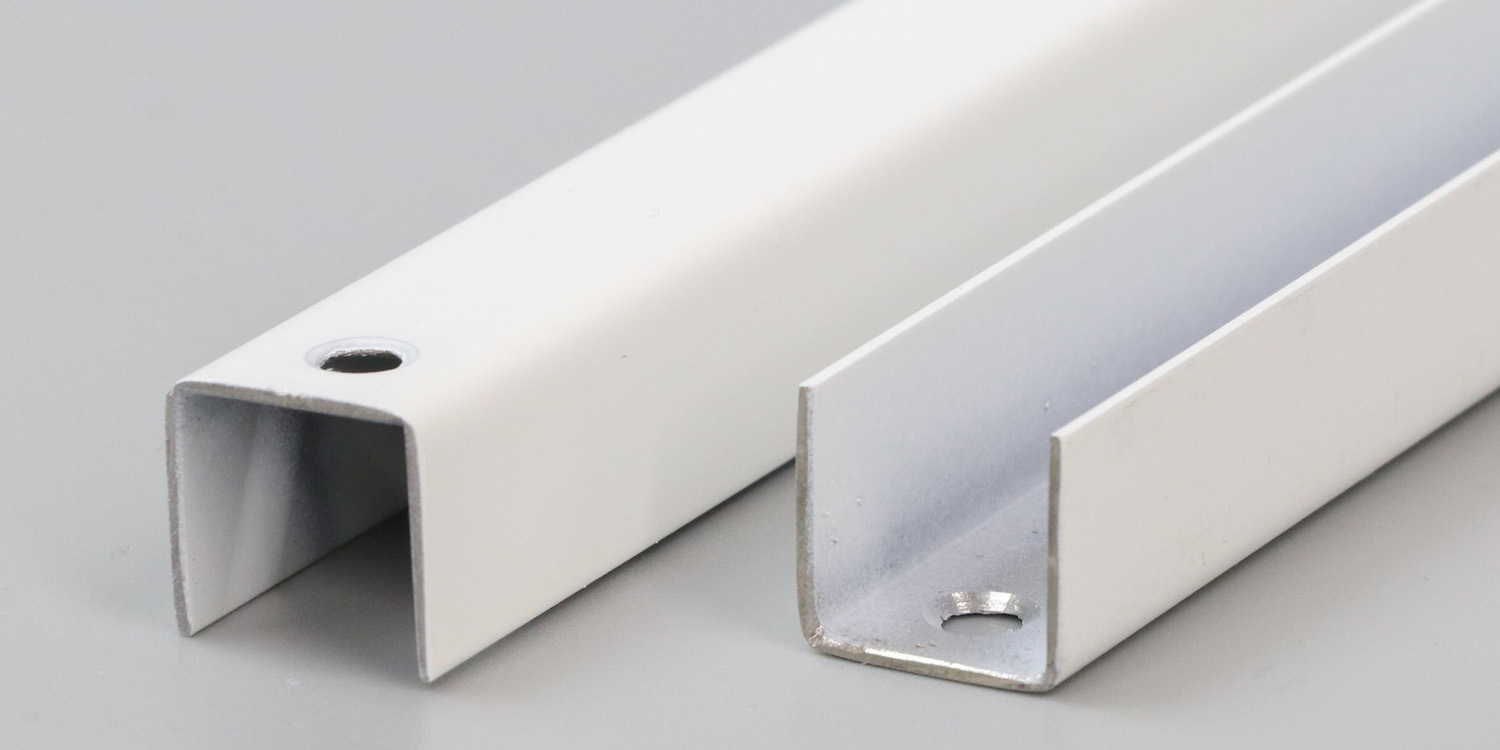

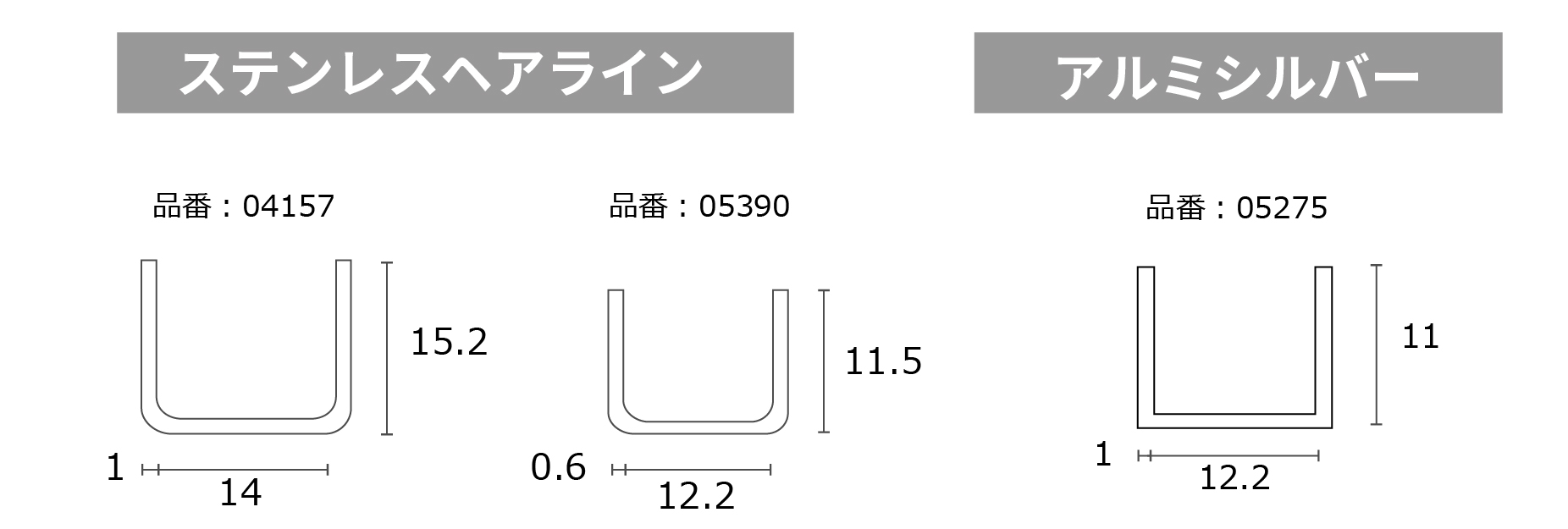

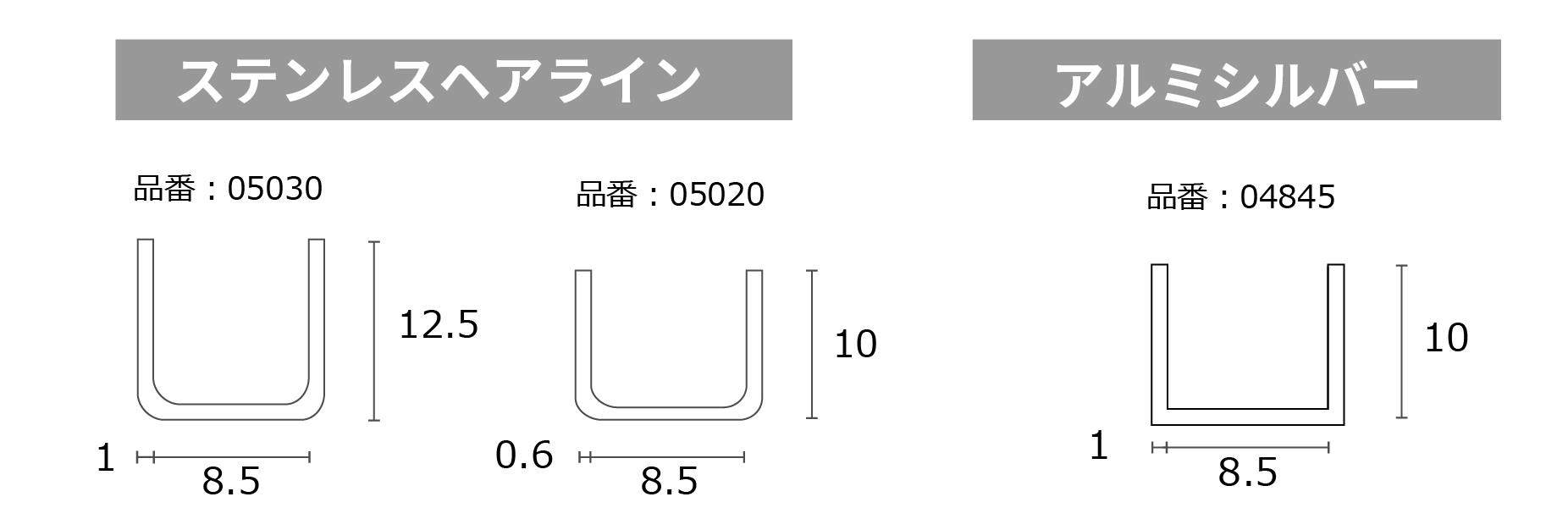

ガラス間仕切りは、上下にコの字チャンネルをビス止めして設置します（四方に設置もできます）。 ガラスの厚みによって、コの字チャンネルの種類・サイズも変わります。 素材は『ステンレス』及び『アルミシルバー』があります。 ステンレスヘアラインはカラー塗装も可能です

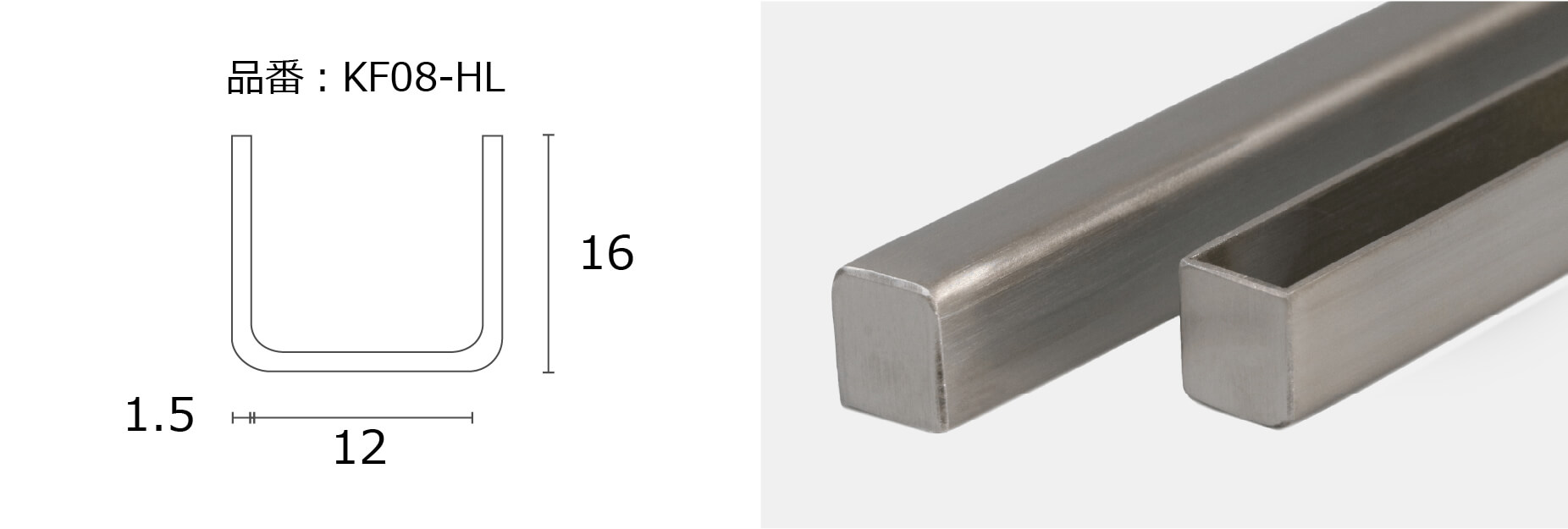

ご要望の多かった「フタ付きコの字チャンネル」も取り扱いを始めました。

・コーキング部分が隠れるので、スッキリとした見た目になる
・オイルガード用ガラスの角欠け防止になる
・フタにより、コーキングの劣化防止になる

などのメリットがあります。

左右から見えてしまうガラスと金具の接合部分をカバーできるのが魅力です。

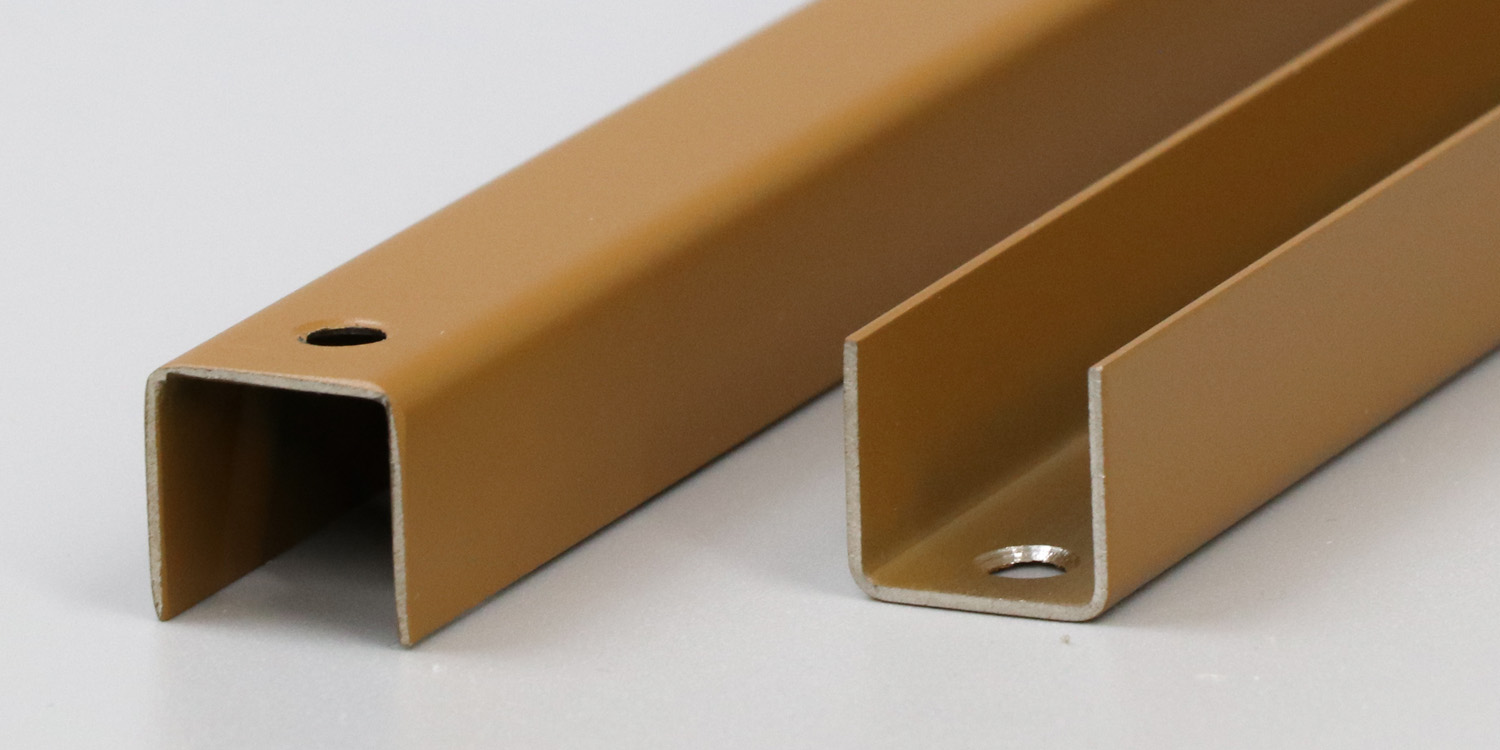

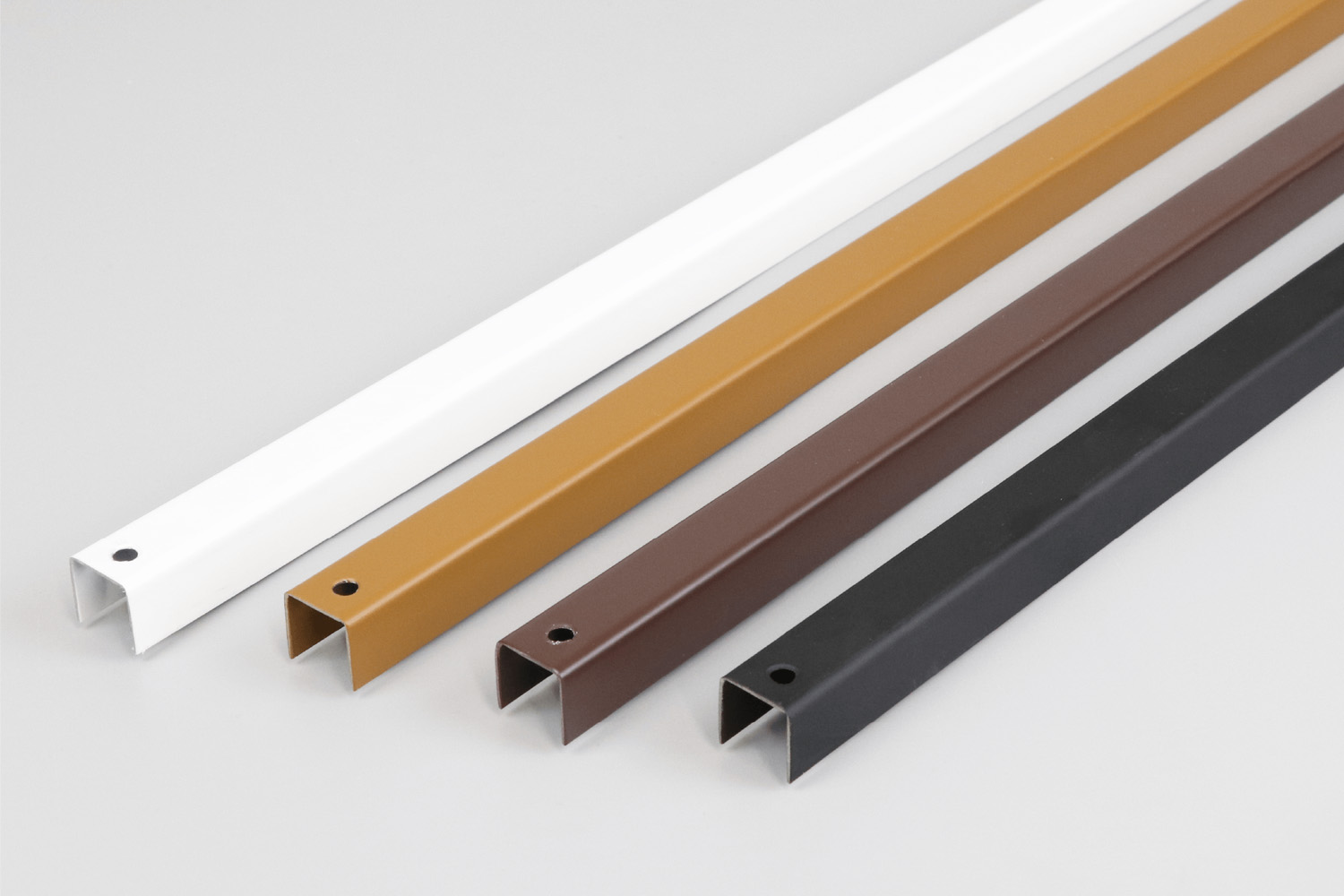

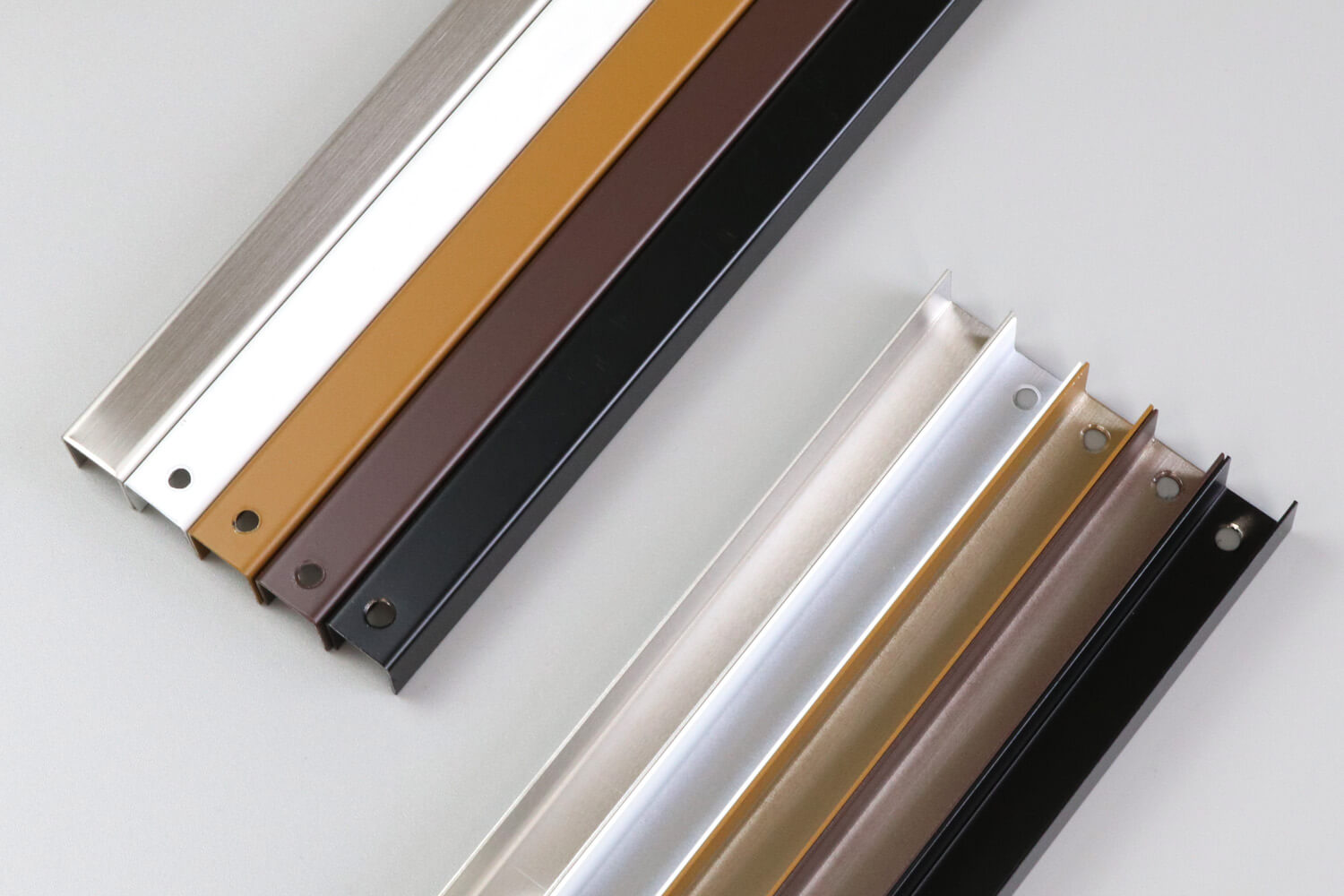

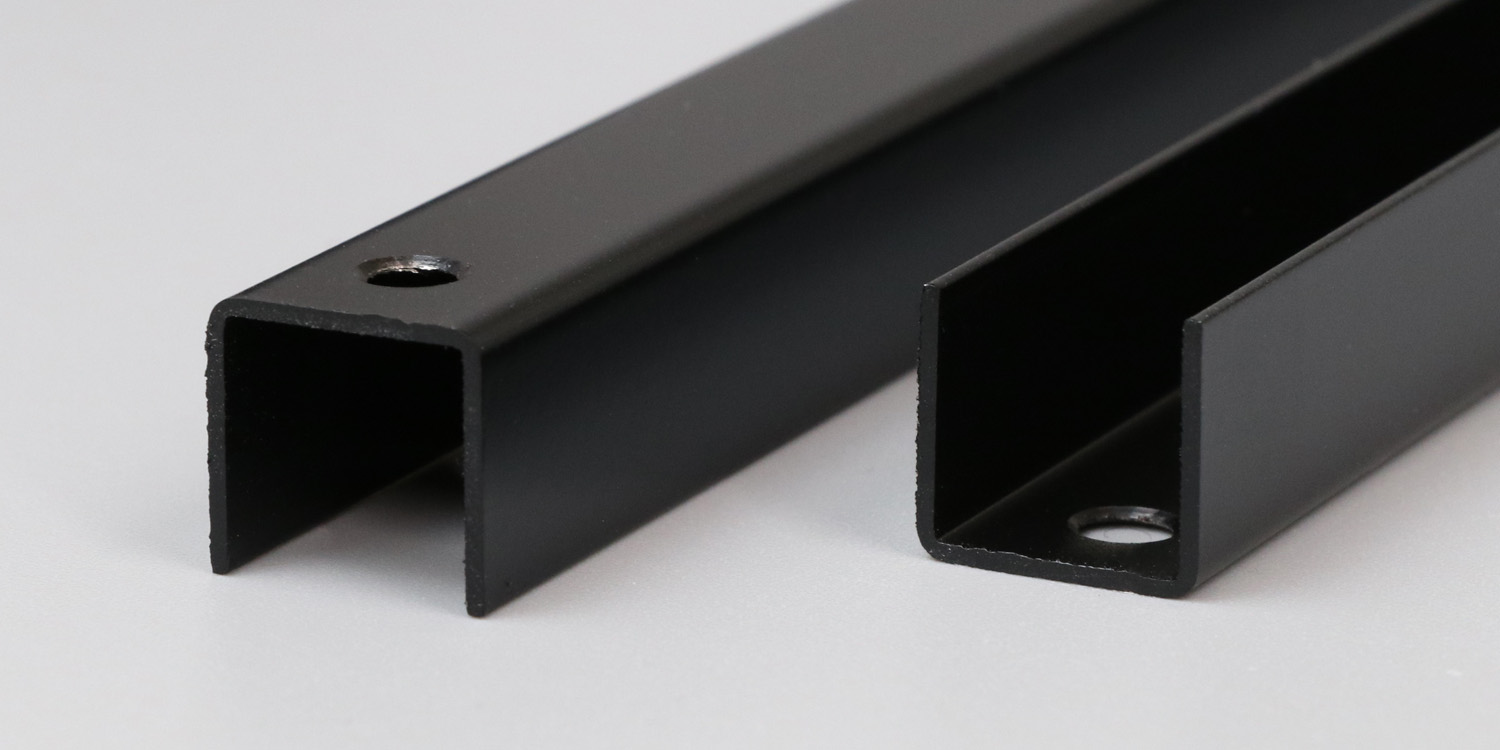

カラー塗装も可能なので、キッチンに合った色をお選びいただけます

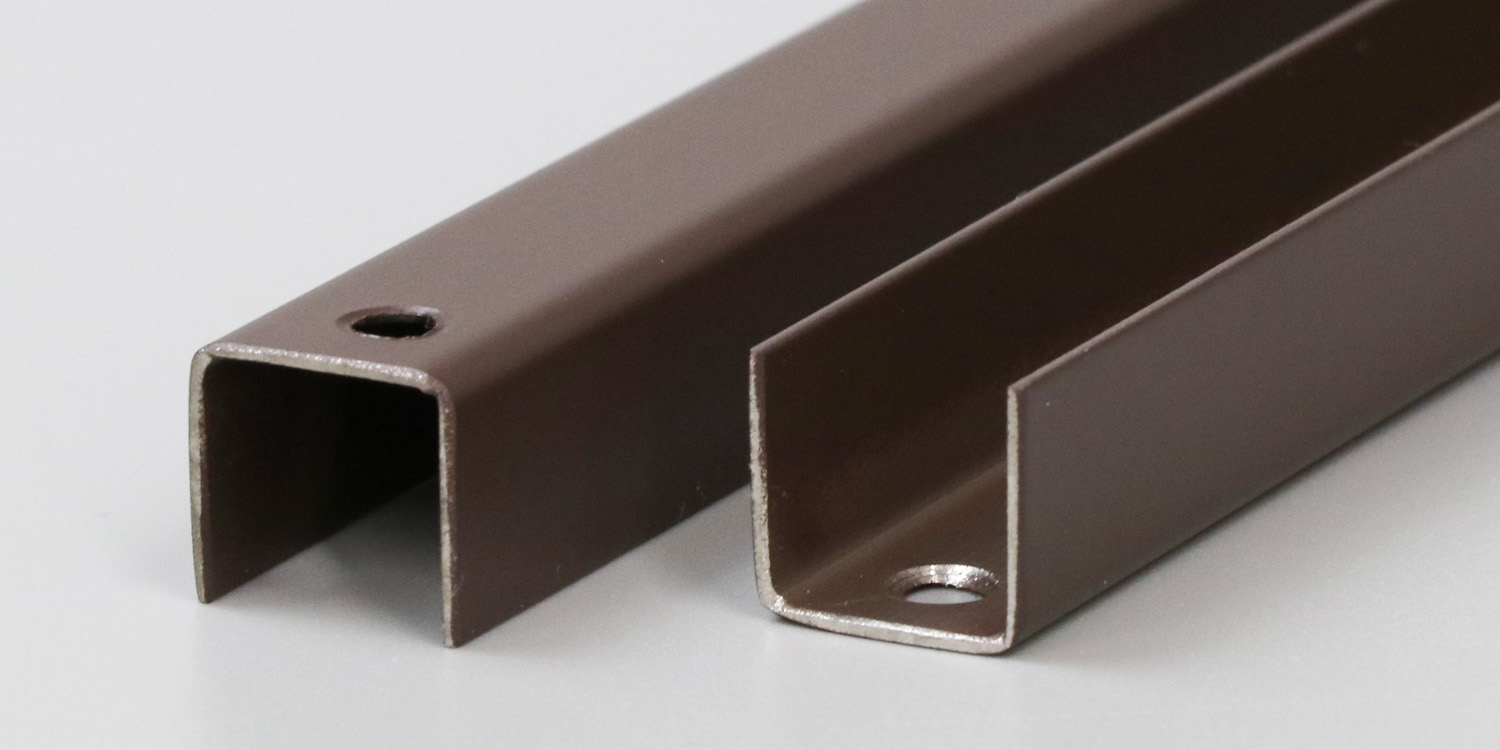

オプションで金具のカラーが選べるようになりました。
カウンターやキッチン周りの雰囲気に合わせて、お好きなカラーで空間をコーディネートしていただけます。

対象商品：5mm・6mm・8mm ステンレスヘアラインのコの字チャンネル、フタ付きコの字チャンネル

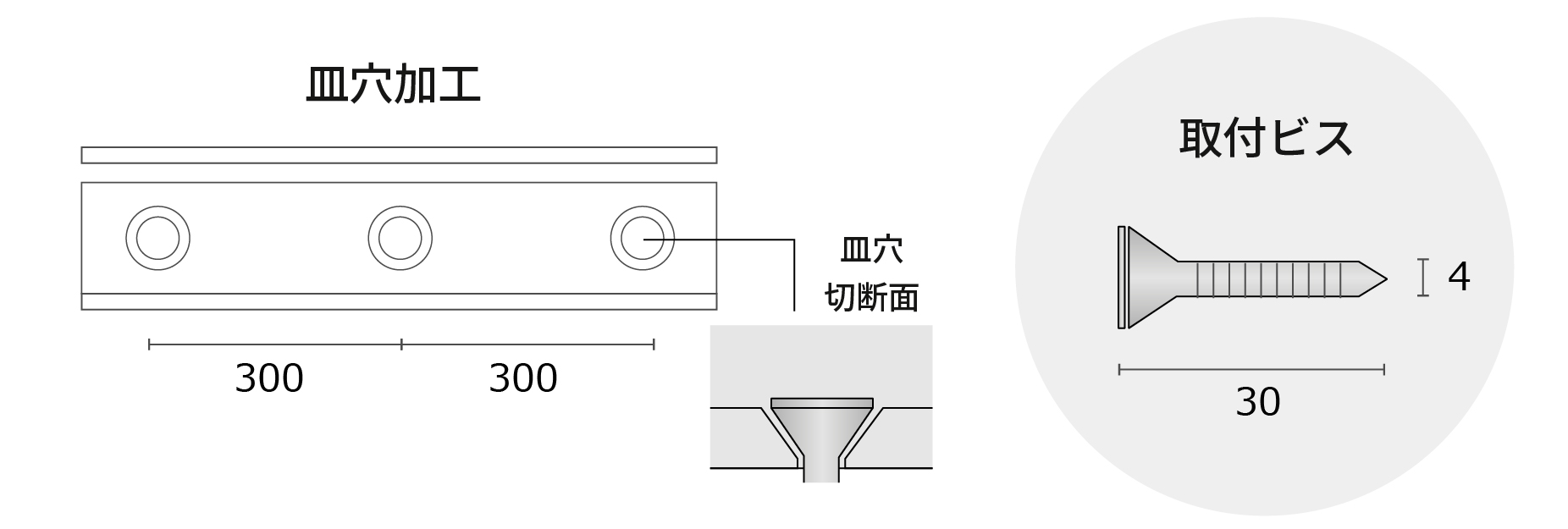

取付ビスは、M4-L30のビスを同梱いたしますが、取付場所の素材によって適宜ご用意ください。

・納期が近くて急いでいる方
・より安全性を高めたい方

このような方には、耐熱温度500℃の耐熱ガラスである「テンパックスフロート」をおすすめします

金物は上下に取り付ける場合と、上下＋壁の3方に取り付ける場合があります。

基本的にはビス止めが必要になりますが、ビス止め不可の場合は接着のみ（両面テープ＋シリコン）で固定します。

上下ともに接着で固定する場合は、壁側にも金具を取り付け、壁側のコの字チャンネルをビス止めするように推奨しています。

また、ガラスのエッジ保護するために、四方に金物を取り付けすることも可能です。

お問い合わせの際に、取付タイプ

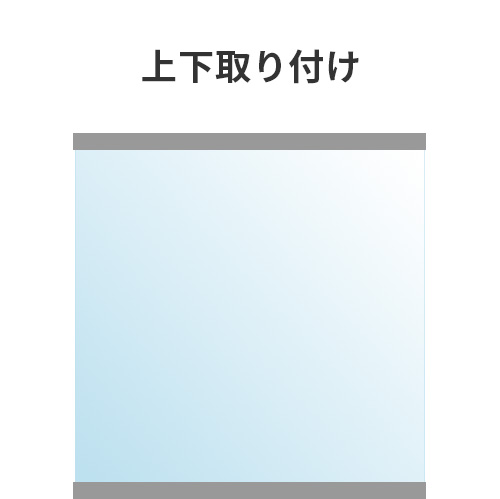

①上下

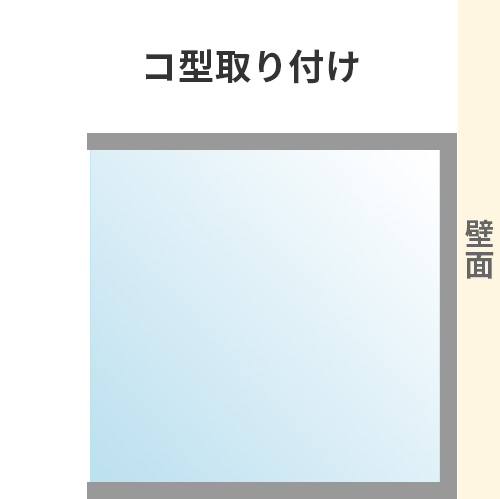

②上下＋壁（コ型取り付け）

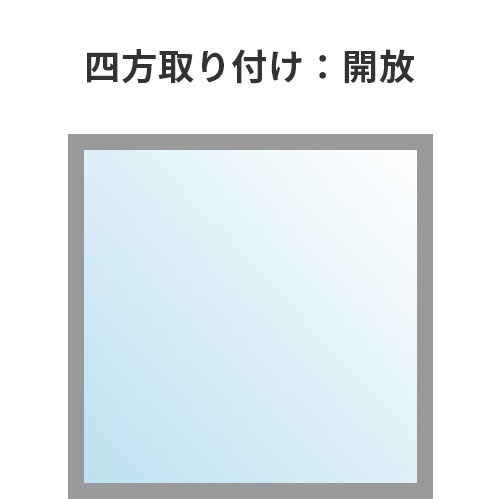

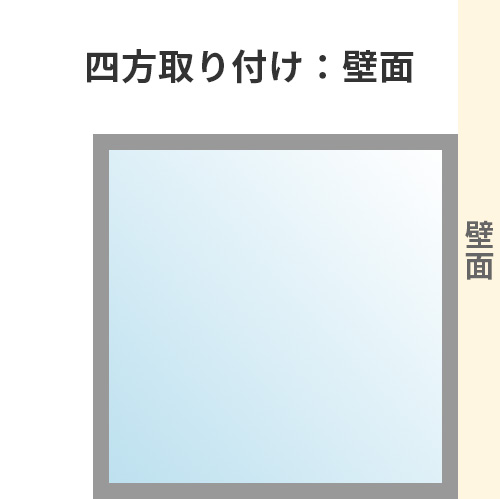

③四方
④四方（壁付）
をお知らせください。

開口寸法と取り付けタイプを教えていただけば、当方にてガラス寸法、金物のカット寸法をご提案いたします。

※フタ付きコの字チャンネルは、上下取り付けのみ対応しています。

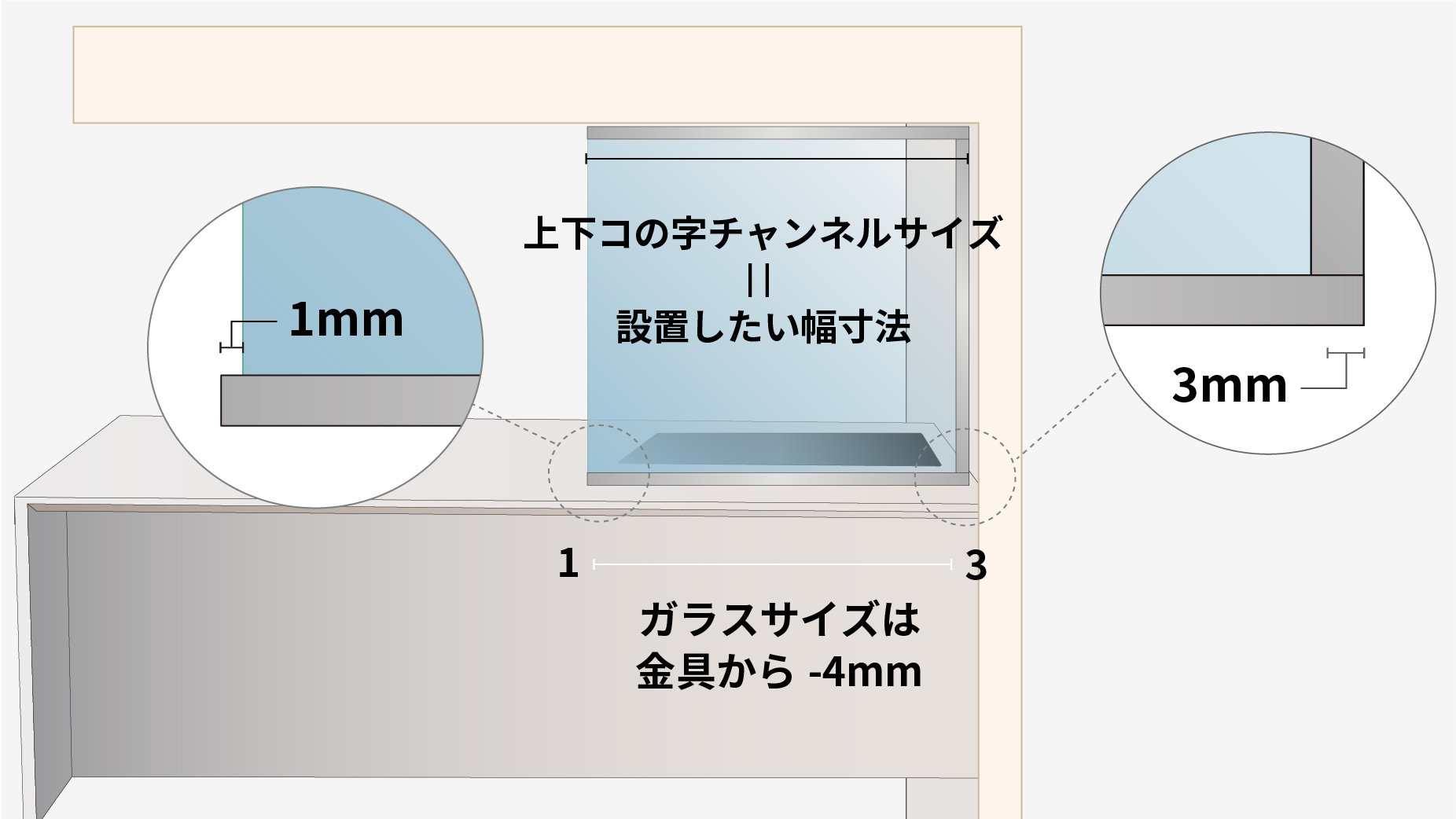

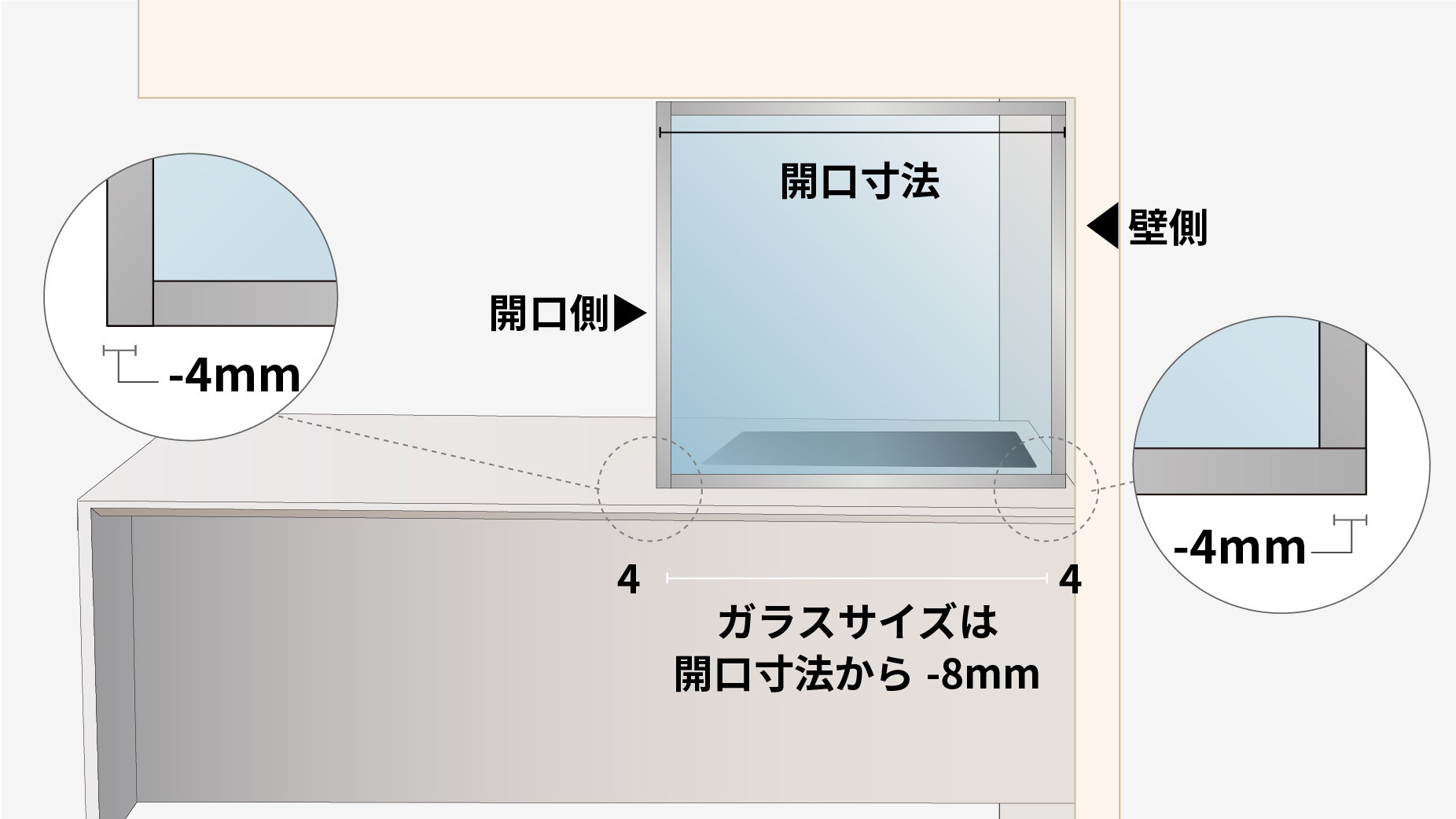

ガラスの幅は金物の取付タイプにより違います。

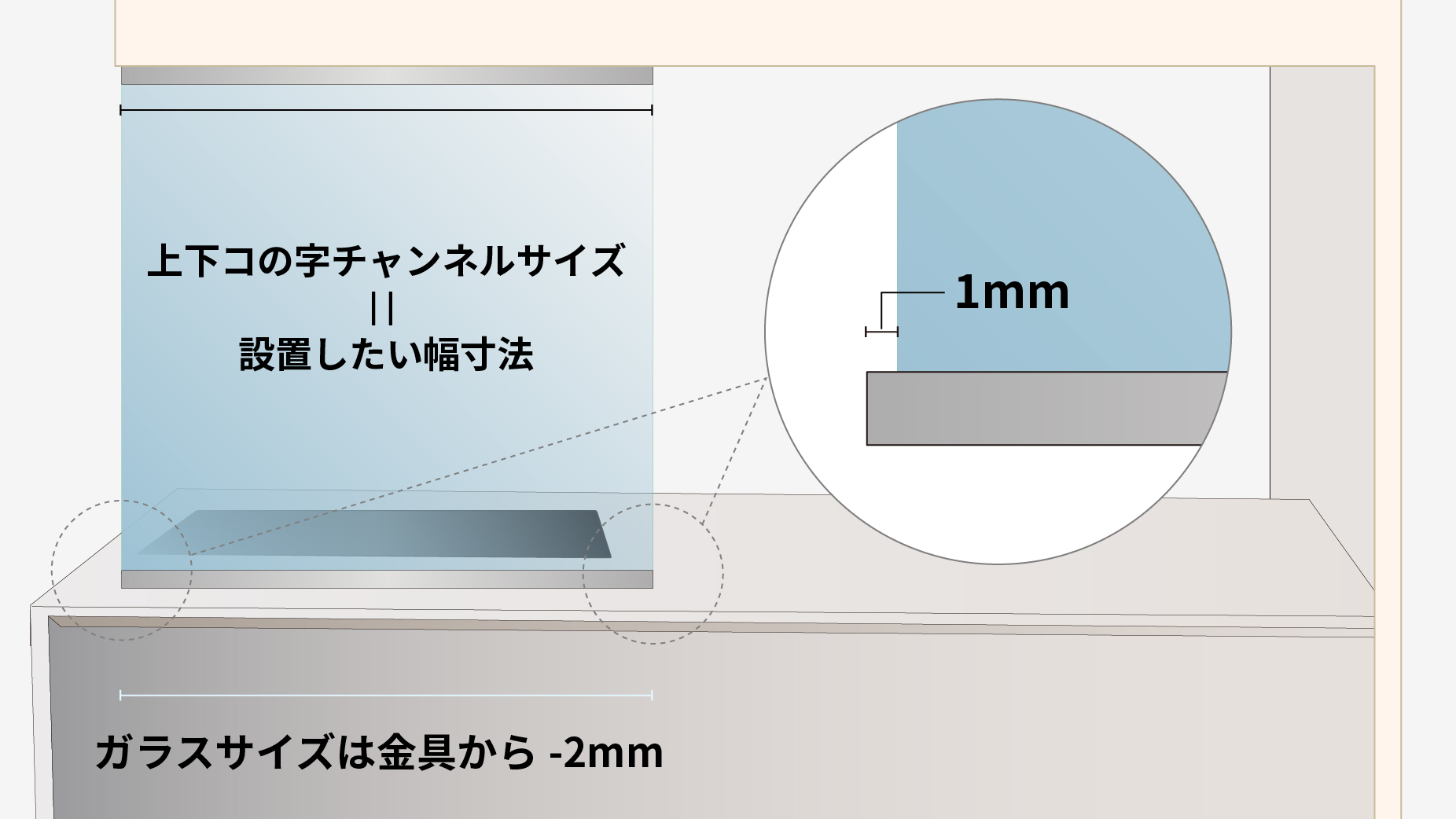

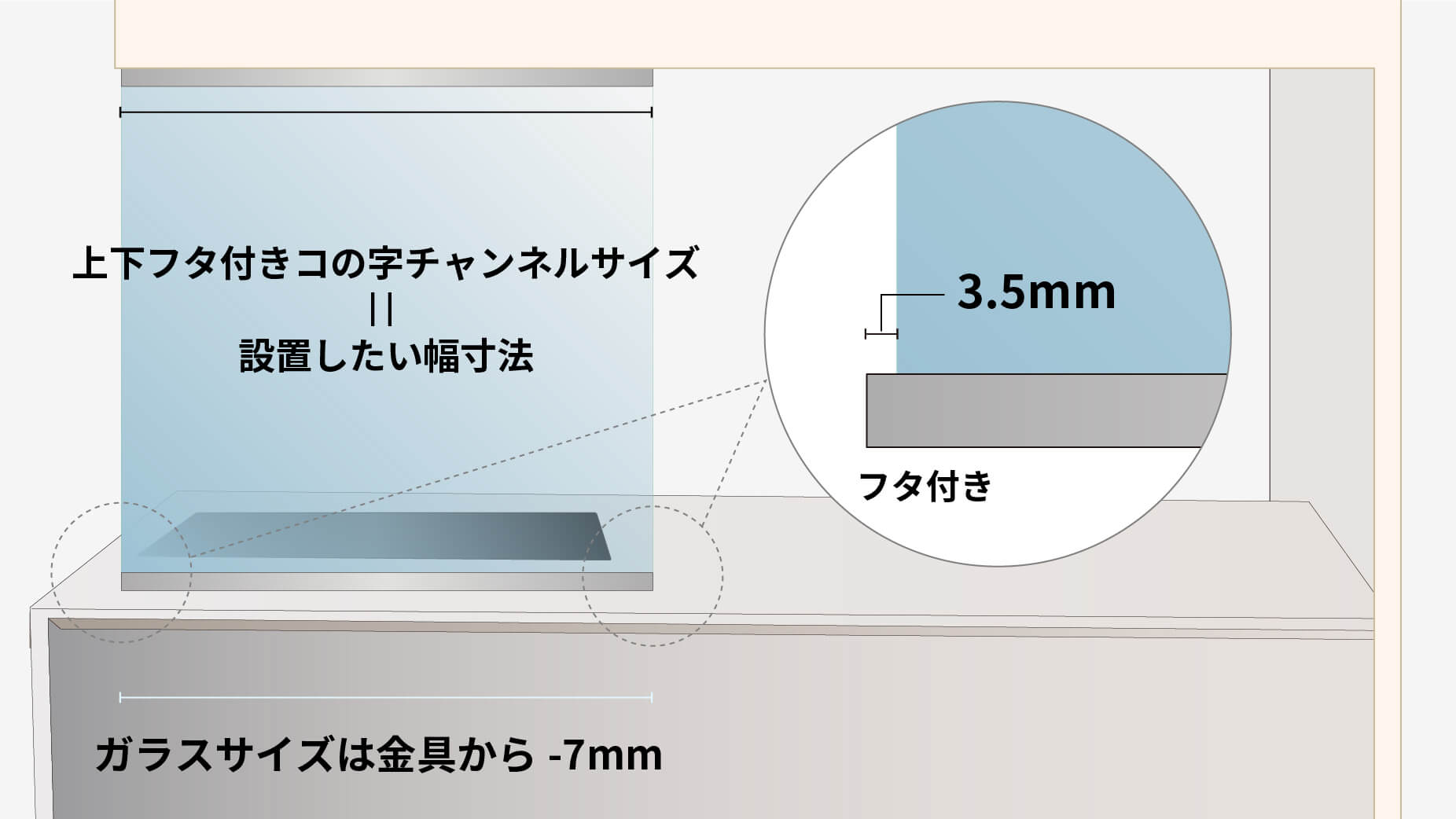

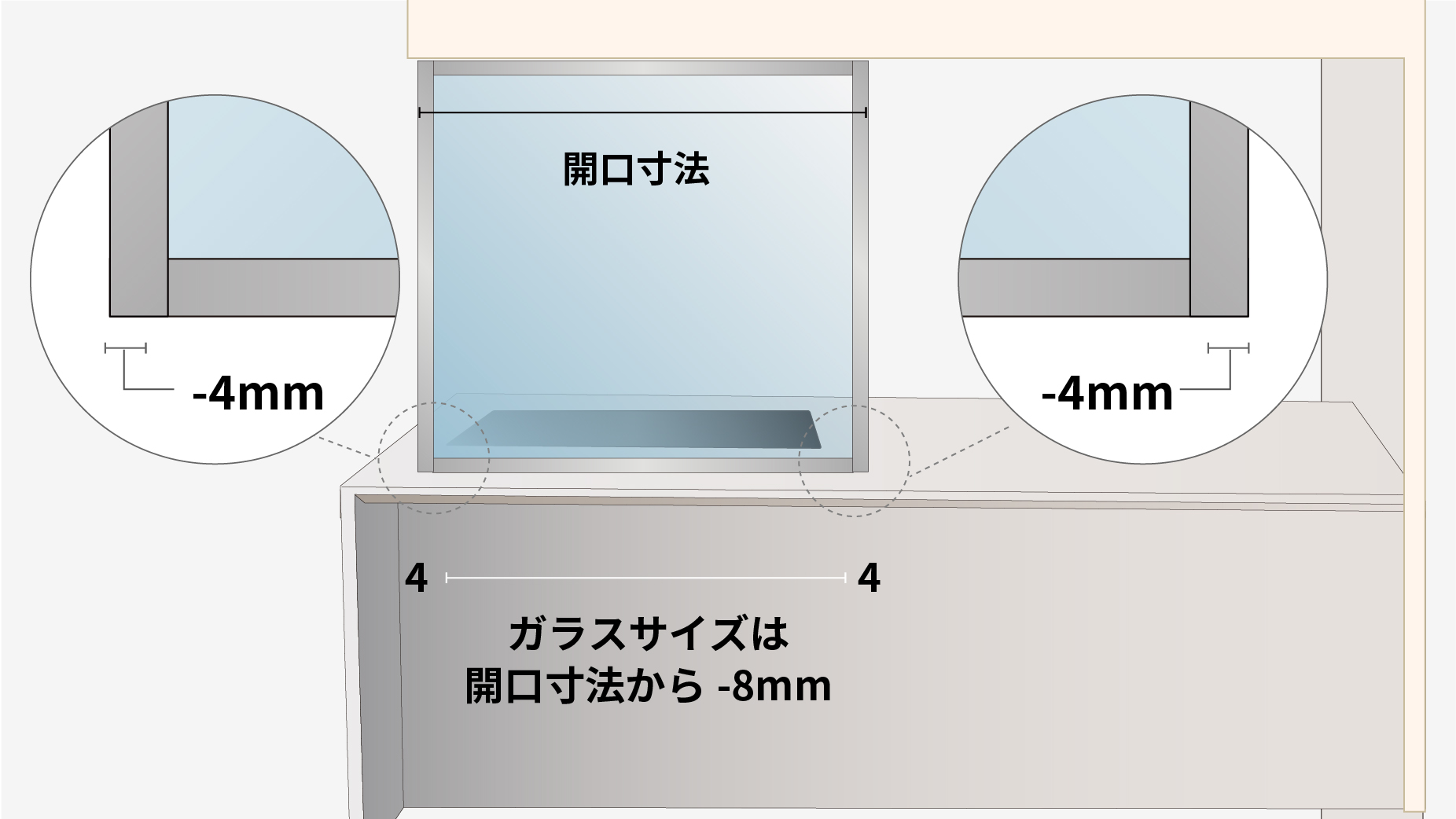

上下タイプ(両フタ付)：ガラスの幅寸法は、コの字チャンネルよりも-7mm

上下タイプ(片フタ付)：ガラスの幅寸法は、コの字チャンネルよりも-5mm

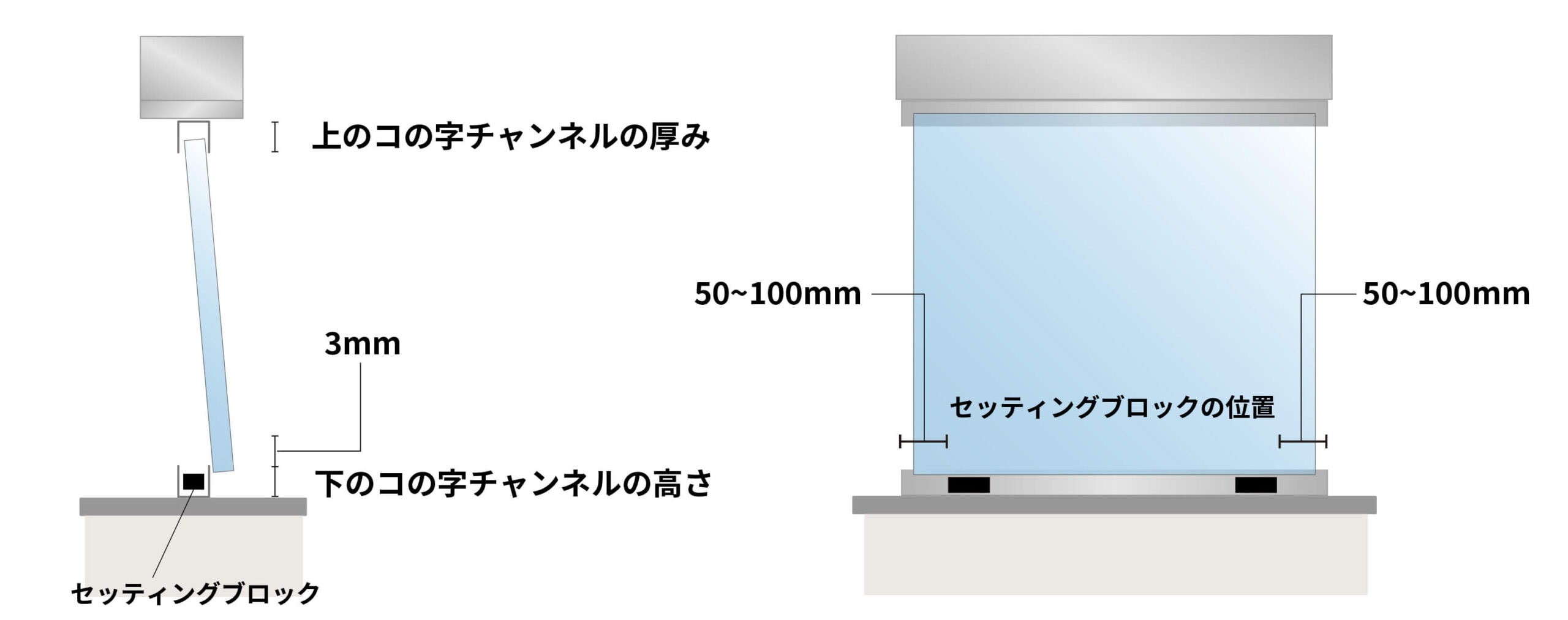

ガラスをコの字チャンネルの中にはめ込むときに、ケンドン式（上げ落とし）ではめ込む方法と 横からスライドさせる方法があります。

ケンドン式の場合、使用するコの字チャンネルのサイズによって、ガラス寸法でも変わります。

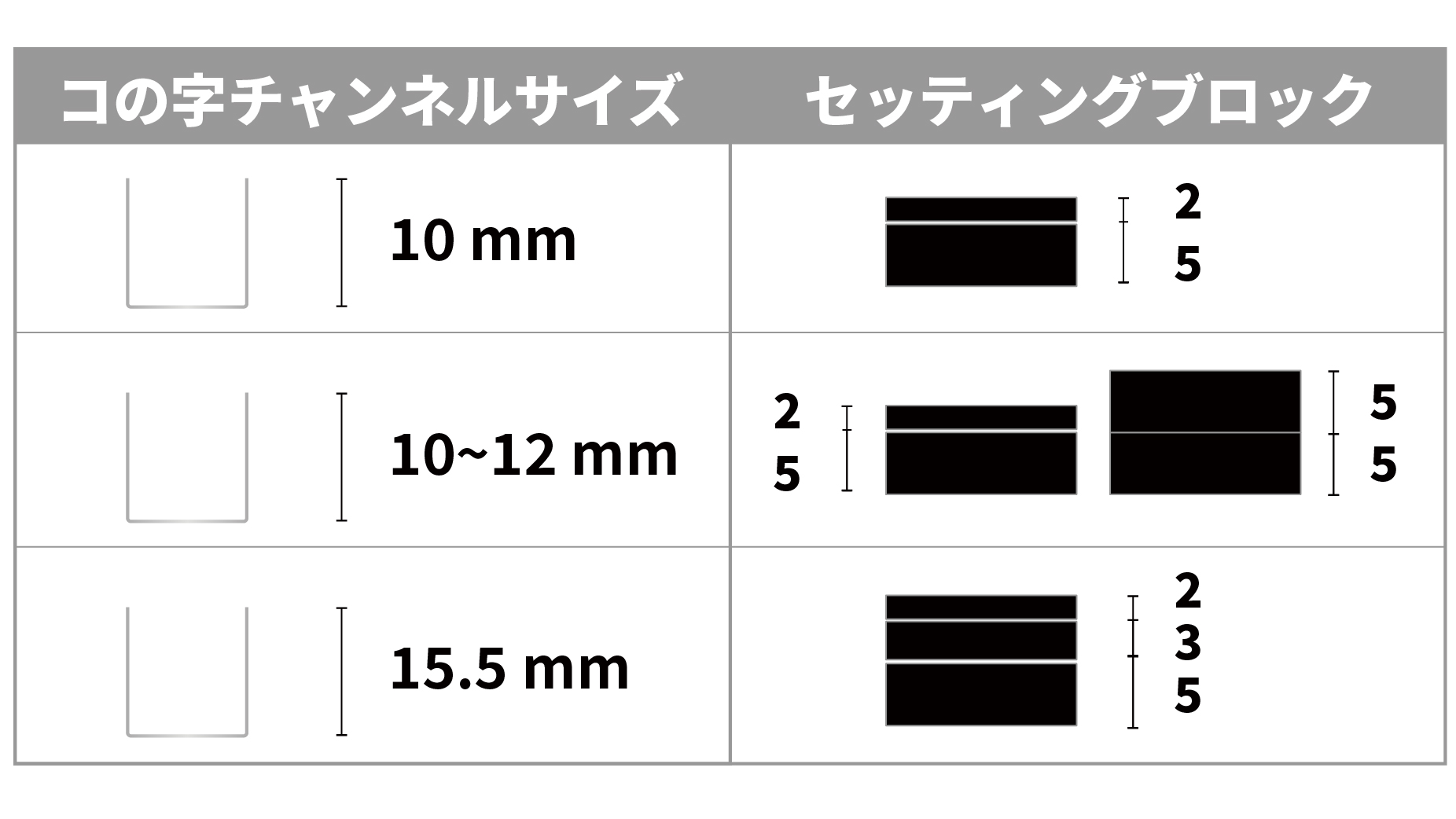

この際、そのままだと上のコの字チャンネルにかからなくなるため、 下にセッティングブロックを使用します。 セッティングブロックについては同梱してお送りします。

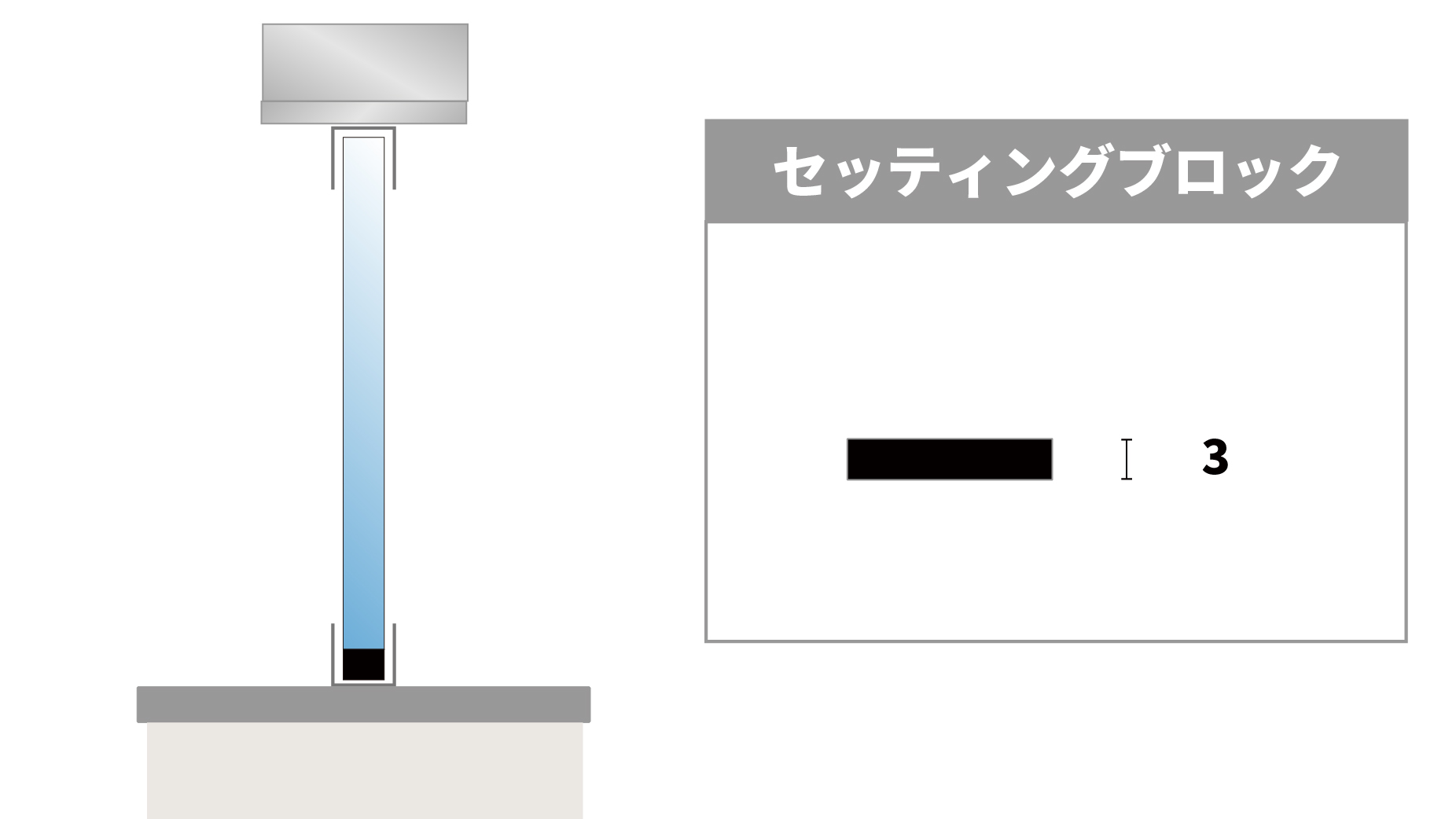

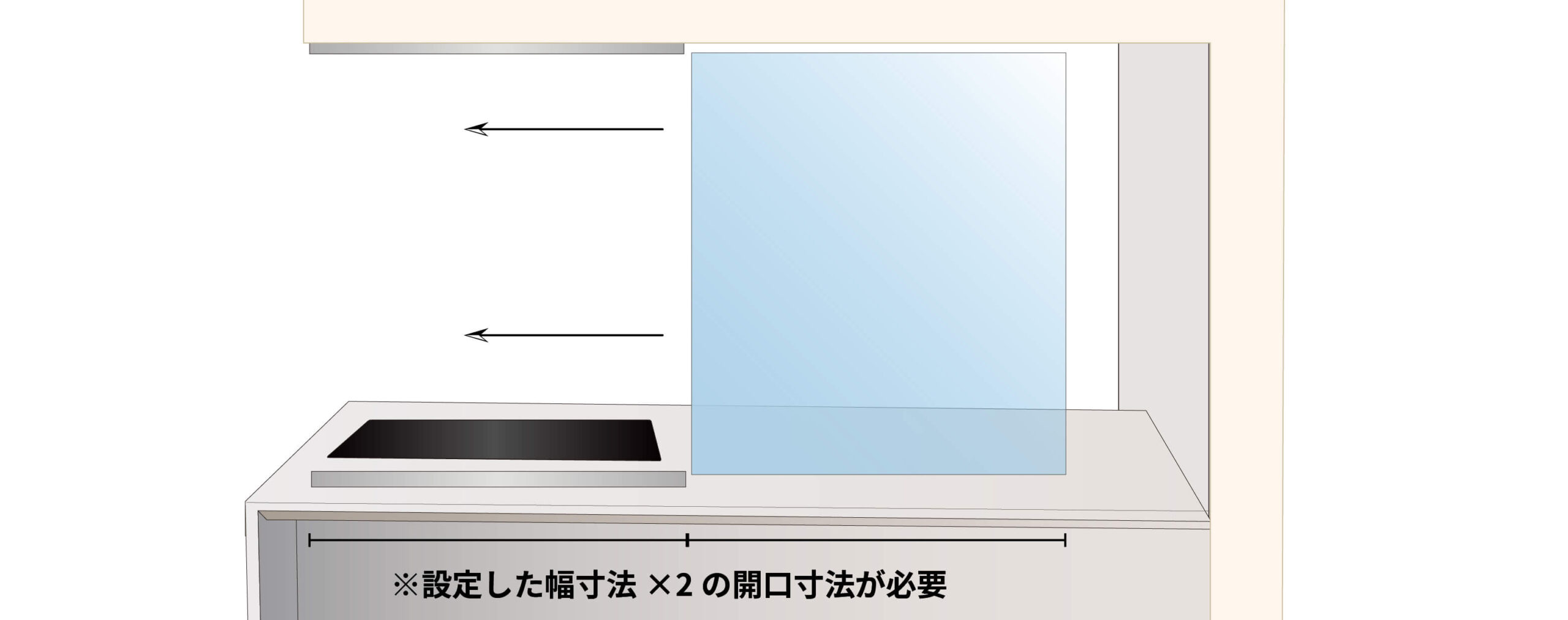

スライド式の場合は、ガラスを真っ直ぐに立てた状態でスライドが可能か現場で確認して下さい。 設置する幅寸法よりも大きな開口が必要です。

取り付けの際、上のコの字チャンネルのかかり代が少なくなるため、下にセッティングブロックを 使用します。 セッティングブロックについては同梱してお送りします。

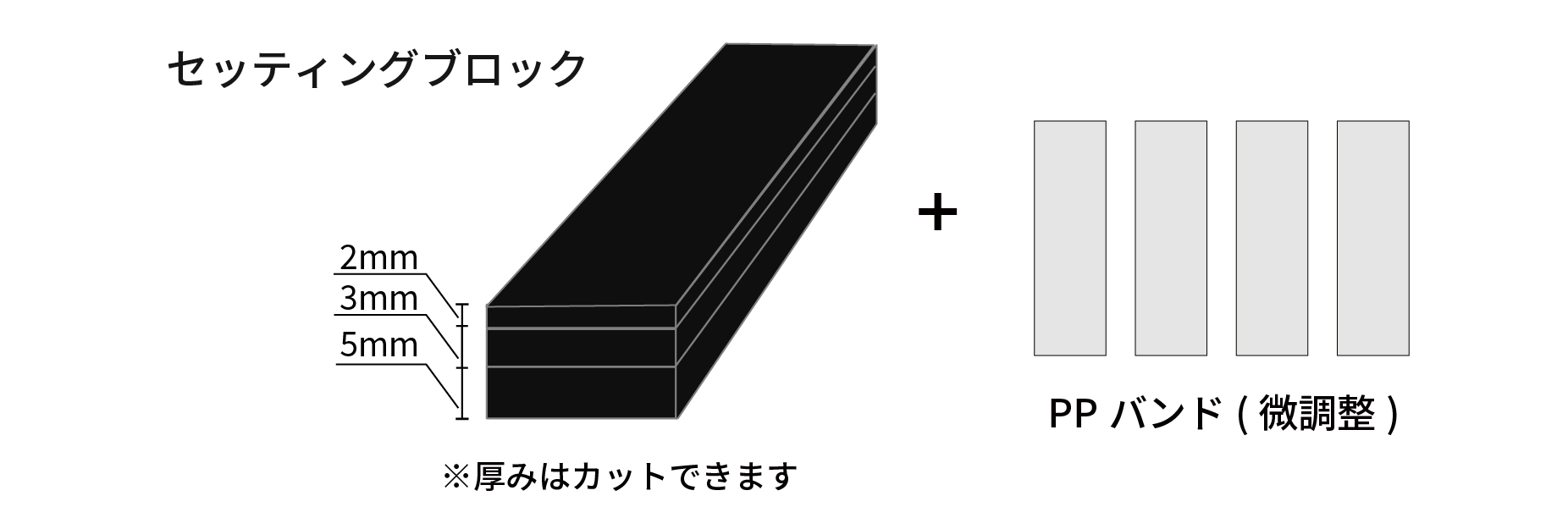

セッティングブロックは無料で同梱いたします。 取付方法や使用するコの字チャンネルに合わせてご利用ください。 また、高さの微調整用にPPバンド（厚み0.5mm）も同梱いたします。

ガラスをコの字チャンネルの中にはめたら、コーキングで固定してください。

※ご用意いただく物
カッターナイフ・マスキングテープ・シリコンコーキング・コーキングガン・コーキングヘラ

※同梱する物：セッティングブロック（2ヶ）・PPバンド（4個）・バックアップ材（10ヶ）

上下にコの字チャンネルを使用する場合のガラス固定方法

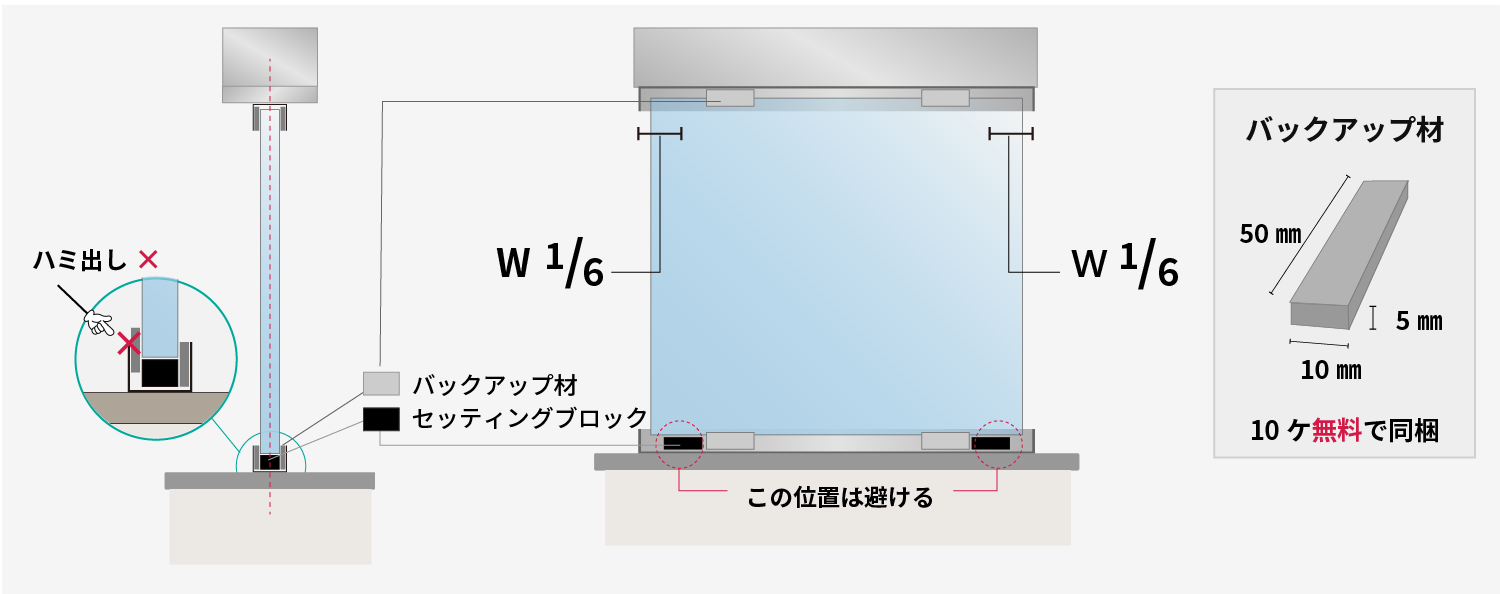

【手順1】コの字チャンネルとガラスの間にバックアップ材を入れてガラスを仮に固定します

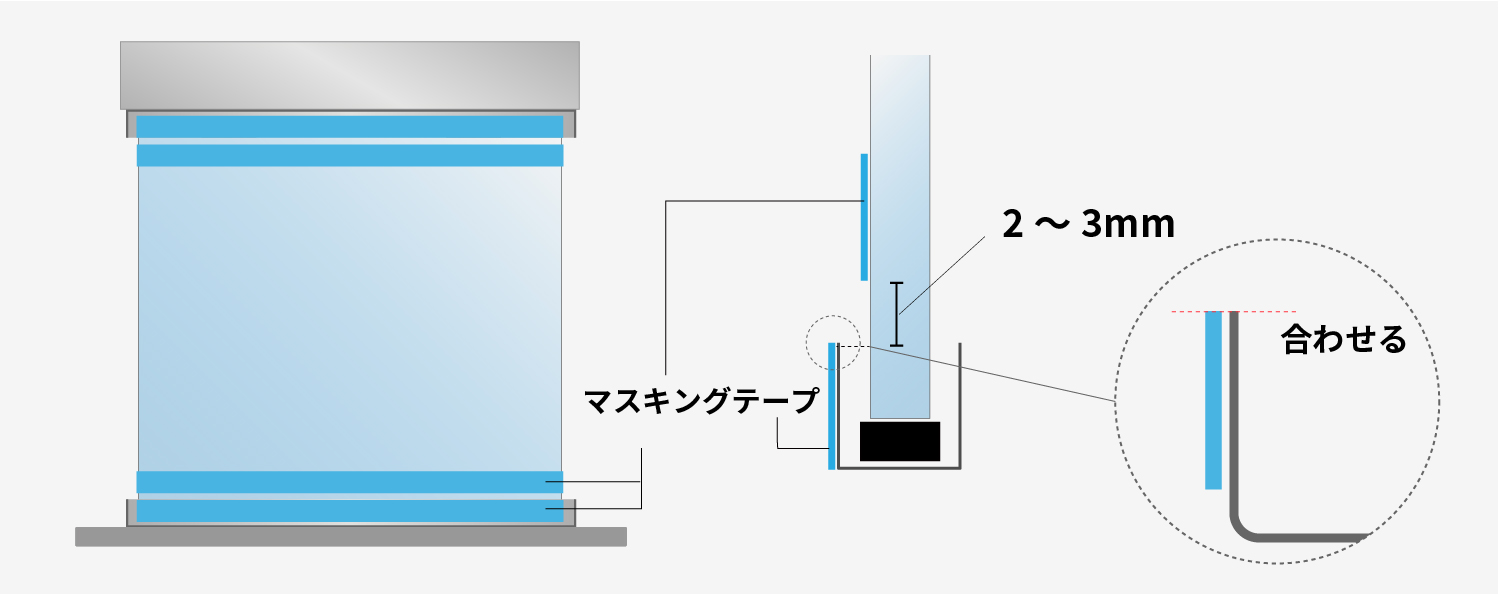

【手順2】マスキングテープを貼る

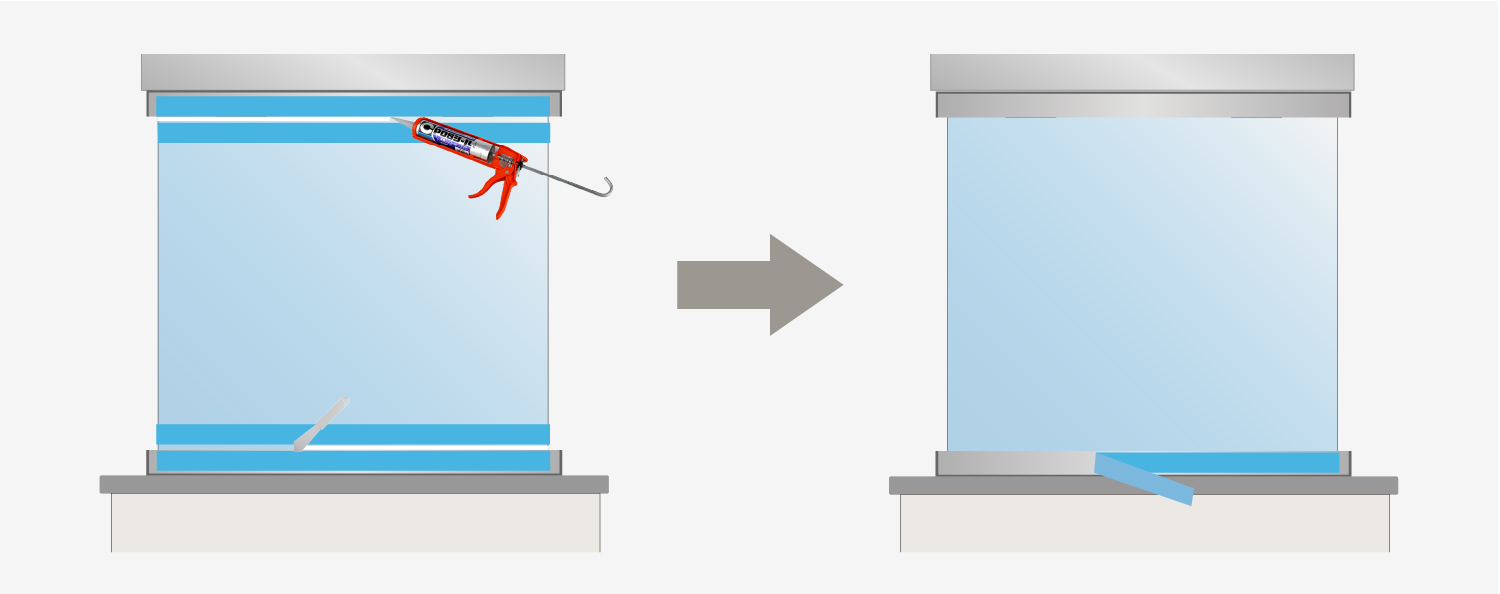

【手順3】コーキングで仕上げる

上下金具での取り付け方法を動画で解説

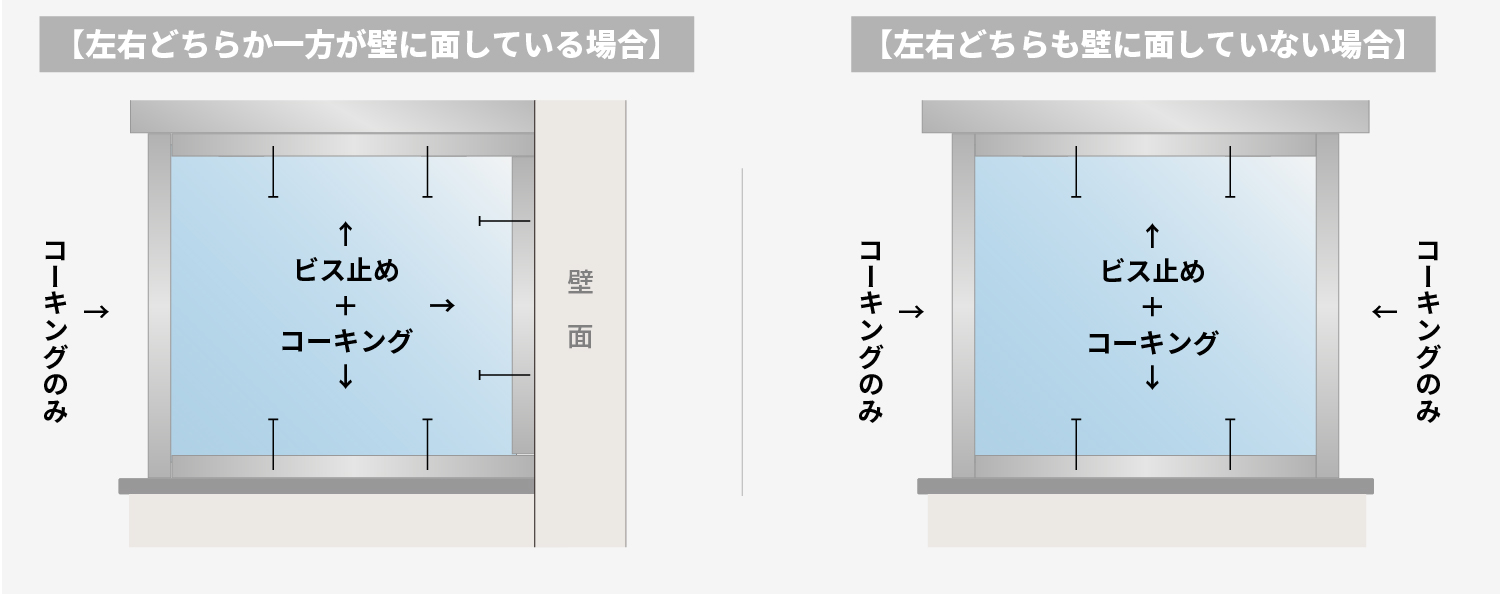

四方にコの字チャンネルを使用する場合のガラス固定方法

上記どちらの設置状況の場合も①～③の手順は同じです。

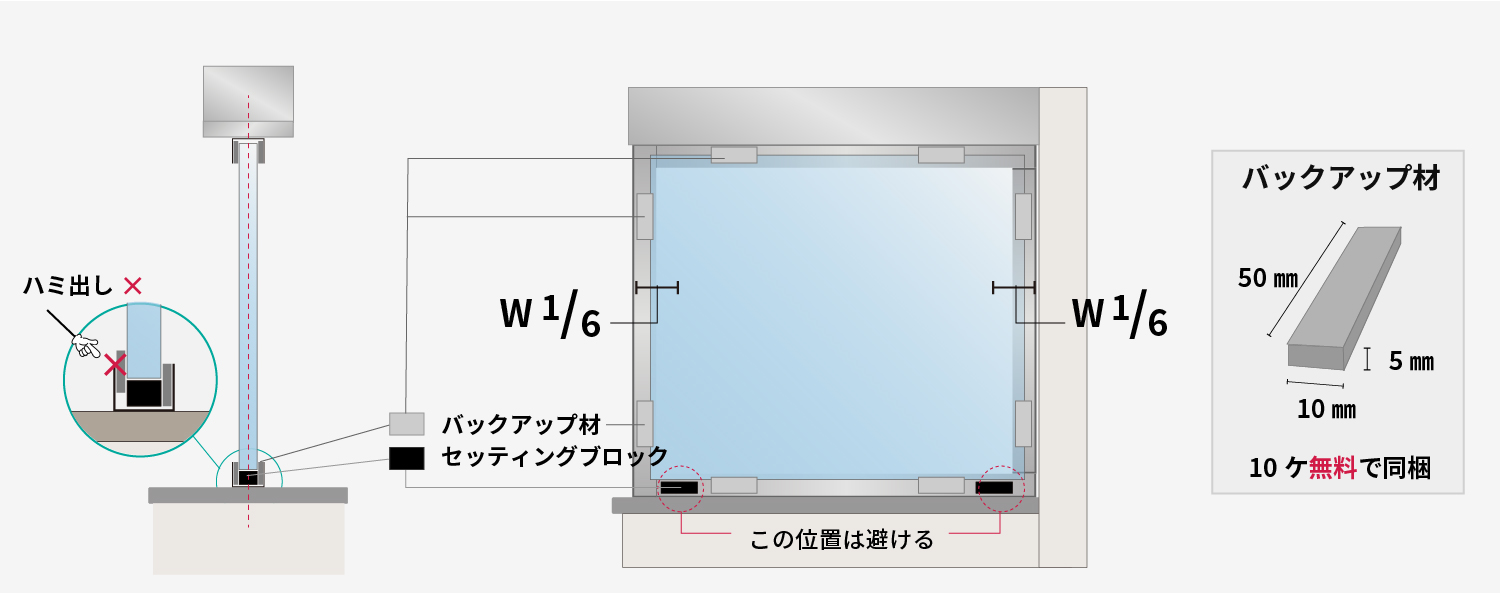

【手順1】コの字チャンネルとガラスの間にバックアップ材を入れてガラスを仮に固定します

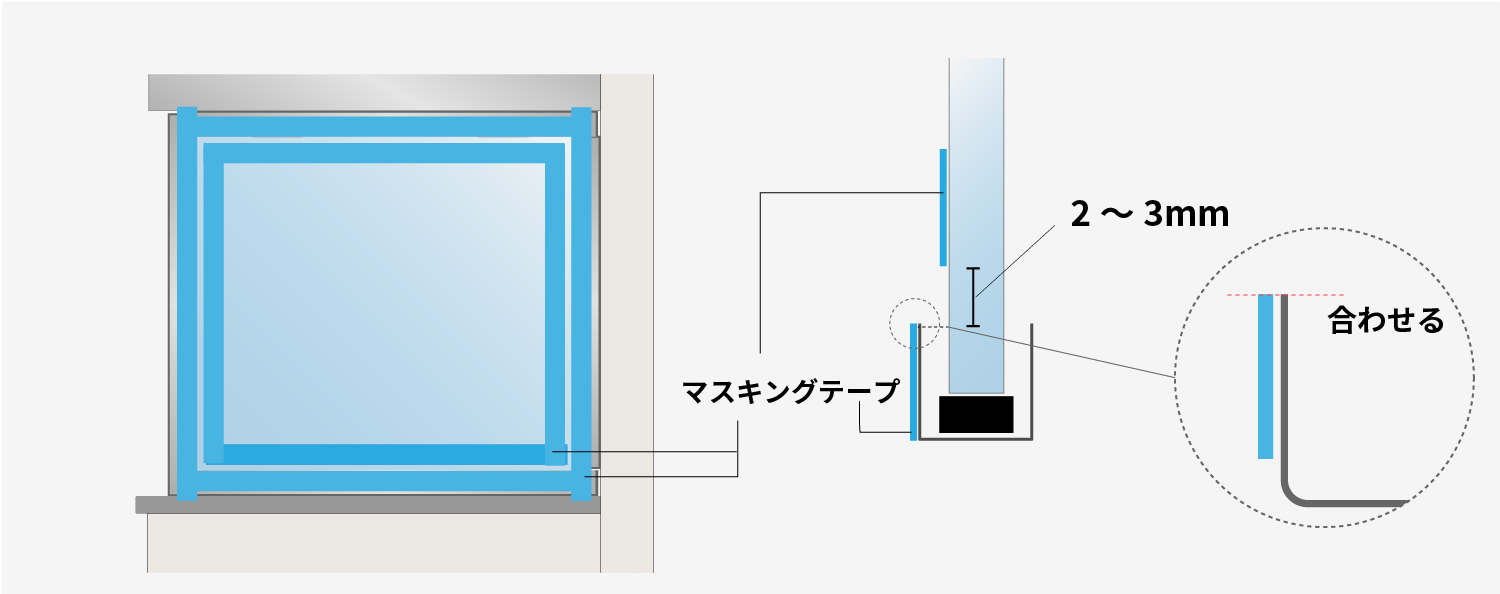

【手順2】マスキングテープを貼る

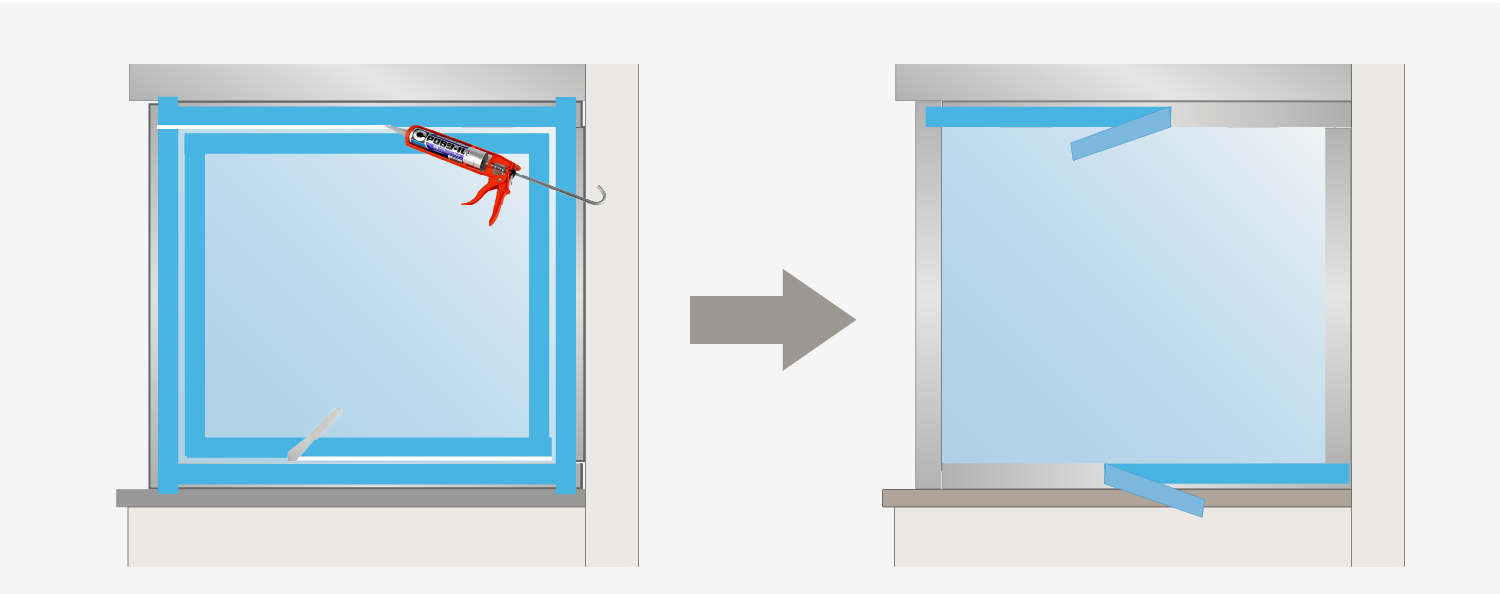

【手順3】コーキングで仕上げる
